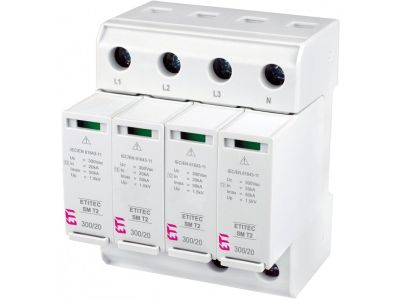

Ogranicznik przepięć, kombinowany (warystor+iskiernik), TN-S, ETITEC SM T2 300/20 4+0, typ T2 (C) | 002440750 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T2 300/20 w systemie TN-S to wysokosprawny, kombinowany moduł ochrony przeciwprzepięciowej (warystor+iskiernik) dedykowany do obwodów prądu przemiennego AC. Zapewnia kompleksową ochronę instalacji elektrycznych przed przepięciami łączeniowymi, wyładowaniami atmosferycznymi pośrednimi i bezpośrednimi. Wyposażony w odłącznik termiczny, optyczny wskaźnik uszkodzenia i możliwość zdalnej sygnalizacji (wersja RC), gwarantuje długotrwałą niezawodność działania nawet w wymagających warunkach środowiskowych.

• Kombinowana ochrona warystor+iskiernik: Skuteczne tłumienie przepięć w szerokim zakresie energii, zapewniające pełną ochronę dla urządzeń wrażliwych na wahania napięcia.
• Brak prądu upływu w stanie spoczynku: Eliminuje straty energii i ryzyko zakłóceń w systemach, w których stabilność zasilania jest krytyczna (np. serwerownie, systemy sterowania).
• Odłącznik termiczny: Automatyczne odłączenie uszkodzonego modułu w przypadku przegrzania, chroniąc chronione urządzenia i instalację przed uszkodzeniem.
• Optyczny wskaźnik uszkodzenia: Natychmiastowa identyfikacja awarii – czerwony wskaźnik sygnalizuje konieczność wymiany modułu bez konieczności stosowania dodatkowych przyrządów pomiarowych.
• Możliwość zdalnej sygnalizacji (wersja RC):

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-06 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada oznakowanie CE i jest zgodny z dyrektywą RoHS, co potwierdza brak szkodliwych substancji w jego konstrukcji.

Zastosowanie

Ogranicznik przepięć ETITEC SM T2 300/20 znajduje zastosowanie w systemach ochrony instalacji elektrycznych AC, gdzie wymagana jest wysoka niezawodność i brak prądu upływowego.

• Ochrona obwodów zasilających w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (serwery, układy sterowania, automatyka przemysłowa).
• Ochrona instalacji w obiektach o podwyższonym ryzyku występowania przepięć (np. budynki z dużą ilością okablowania zewnętrznego).
• Systemy, w których kluczowe jest zachowanie ciągłości zasilania (np. szpitale, centra danych).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i zasadami sztuki elektrycznej. Urządzenie należy montować na szynie DIN w rozdzielnicy, z zachowaniem minimalnego odstępu 50 mm od sąsiednich modułów dla zapewnienia odpowiedniej wentylacji. Połączenia elektryczne należy wykonać przewodami o odpowiednim przekroju (zgodnie z dokumentacją techniczną urządzenia). Po montażu należy przeprowadzić test funkcjonalny – sprawdzić działanie wskaźnika uszkodzenia i odłącznika termicznego. W przypadku wersji z sygnalizacją zdalną (RC), należy podłączyć styki sygnalizacyjne do systemu monitoringu zgodnie z instrukcją producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Produkt nie wymaga dodatkowego zabezpieczenia do 315 A gG – uproszcza to montaż i obniża koszty instalacji.
• Jakie jest maksymalne ciągłe napięcie robocze (U_C)? Maksymalne ciągłe napięcie robocze nie zostało podane w dostępnych danych. Wartość tę należy sprawdzić w dokumentacji technicznej produktu.
• Czy ogranicznik nadaje się do systemów trójfazowych? Tak – dedykowany jest do ochrony zarówno systemów jednofazowych, jak i trójfazowych w układzie TN-S.
