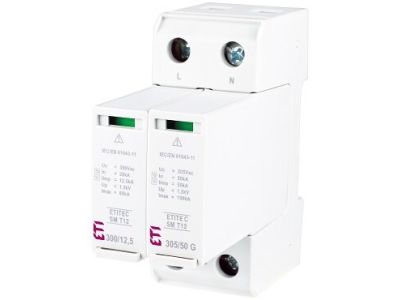

Ogranicznik przepięć, kombinowany (warystor+iskiernik), ETITEC SM T12 300/12,5 2+0, typ T1+T2 (B+C) | 002440542 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 2+0

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/12,5 2+0 to kombinowane zabezpieczenie Typu 1 i Typu 2 (T1+T2), łączące warystor i iskiernik w jednym module. Dedykowany do montażu w rozdzielnicy głównej, zapewnia skuteczną ochronę przed przepięciami pochodzenia atmosferycznego i łączeniowego. Jego modułowa konstrukcja umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy, co minimalizuje czas przestoju instalacji.

• Kombinacja warystor + iskiernik: Połączenie szeregowe tych elementów zapewnia brak prądu upływu w stanie normalnym, co zwiększa efektywność ochrony i eliminuje straty energii.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność; w przypadku awarii zabezpieczenie termiczne zmienia kolor na czerwony, umożliwiając natychmiastową identyfikację uszkodzonego ogranicznika.
• Modułowa budowa z wymienną wkładką: Uszkodzoną wkładkę warystorową można wymienić bez konieczności demontażu całego ogranicznika, co ułatwia serwis i skraca czas naprawy.
• Brak prądu upływu: Dzięki konstrukcji szeregowej ogranicznik nie powoduje strat prądu upływu, co jest szczególnie istotne w systemach z wyłącznikami różnicowoprądowymi.
• Zgodność z dyrektywą RoHS: Produkt spełnia wymogi dotyczące ograniczenia substancji niebezpiecznych, gwarantując bezpieczeństwo dla środowiska.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi dyrektywy RoHS w zakresie ochrony środowiska.

Zastosowanie

Ogranicznik przeznaczony jest do ochrony instalacji elektrycznych przed przepięciami w rozdzielnicach głównych obiektów budowlanych, przemysłowych oraz mieszkaniowych.

• Ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi w systemach TN-C, TN-S, TN-C-S.
• Zabezpieczenie przed przepięciami łączeniowymi wywołanymi przełączaniem dużych odbiorników.
• Stosowany jako główne zabezpieczenie w układzie T1+T2, eliminujące potrzebę stosowania dwóch osobnych ograniczników.
• Idealny do modernizacji istniejących rozdzielnic wymagających kompaktowego rozwiązania ochrony przepięciowej.

Wskazówki Montażowe

Montaż ogranicznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem w obwodzie. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed montażem należy sprawdzić stan wskaźnika uszkodzenia – zielone okienko potwierdza sprawność.

FAQ

• Jak sprawdzić stan ogranicznika? Wystarczy spojrzeć na okienko kontrolne: zielony kolor oznacza pełną sprawność, brak zielonego lub czerwony sygnalizuje uszkodzenie i konieczność wymiany wkładki.
• Czy mogę wymienić samą wkładkę warystorową bez demontażu podstawy? Tak, konstrukcja modułowa pozwala na łatwe wyjęcie i wstawienie nowej wkładki bez ingerencji w okablowanie podstawy.
• Jakie zabezpieczenie termiczne zastosowano w ograniczniku? Wbudowane zabezpieczenie termiczne odłącza uszkodzony warystor i wywołuje zmianę koloru okienka na czerwony, informując o awarii.
