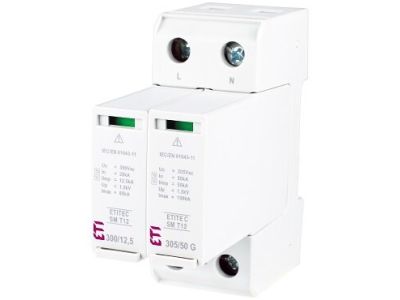

Ogranicznik przepięć, kombinowany warystor+iskiernik, ETITEC SM T12 300/12,5 2+0 RC, typ T1+T2 (B+C) | 002440543 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 2+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/12,5 2+0 RC to kombinowane zabezpieczenie Typu 1 i Typu 2 (B+C), łączące warystor i iskiernik w jednej obudowie. Dzięki prądowi wyładowczemu 12,5 kA i napięciu 300 V zapewnia skuteczną ochronę instalacji przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Konfiguracja 2+0 RC obejmuje dwa bieguny warystorowe oraz styki zdalnej sygnalizacji uszkodzenia.

• Kombinacja warystora i iskiernika: Ogranicza przepięcia i gasi prąd następczego łuku, zapewniając niezawodną ochronę w warunkach wyładowań atmosferycznych.
• Optyczny wskaźnik uszkodzenia: Zielone okienko oznacza sprawność, brak koloru zielonego lub czerwony sygnalizuje awarię – umożliwia szybką diagnostykę bez demontażu.
• Styki zdalnej sygnalizacji (wersja RC): Pozwalają podłączyć ogranicznik do systemu monitoringu lub BMS, co ułatwia nadzór nad stanem ochrony.
• Modułowa budowa: Wkładkę warystorową można wymienić bez demontażu podstawy, co skraca czas serwisu i obniża koszty eksploatacji.
• Brak prądu upływu: Zwiększa efektywność energetyczną i eliminuje ryzyko niepotrzebnych strat mocy w stanie normalnej pracy.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja jest zgodna z aktualnymi standardami bezpieczeństwa dla urządzeń ochrony przeciwprzepięciowej. Produkt jest również zgodny z dyrektywą RoHS, co potwierdza dbałość o środowisko.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest ochrona przed przepięciami pochodzącymi z wyładowań atmosferycznych oraz łączeń sieciowych.

• Ochrona instalacji elektrycznej przed bezpośrednimi wyładowaniami atmosferycznymi (strefa LPZ 0→1) i przepięciami indukowanymi.
• Zabezpieczenie wrażliwych odbiorników – elektroniki, sterowników PLC, systemów automatyki budynkowej – przed przepięciami łączeniowymi.
• Stosowany w systemach ochrony odgromowej zewnętrznej i wewnętrznej jako element głównego wyłącznika przepięć (SPD T1+T2).
• Idealny do rozdzielnic głównych w obiektach wymagających zgodności z wymaganiami przeciwprzepięciowymi według norm instalacyjnych.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w obudowie rozdzielnicy. Należy stosować przewody o przekroju dobranym do prądu zwarciowego i prądu wyładowczego – zgodnie z dokumentacją techniczną producenta. Moment dokręcania zacisków należy sprawdzić w karcie katalogowej. Zaleca się instalację ogranicznika możliwie blisko punktu wejścia linii zasilającej do budynku. Po montażu sprawdzić działanie wskaźnika optycznego i, w przypadku wersji RC, podłączyć styki sygnalizacyjne do systemu nadzoru.

FAQ

• Czy ogranicznik posiada sygnalizację uszkodzenia? Tak, wyposażony jest w optyczny wskaźnik – zielony kolor oznacza sprawność, brak zielonego lub czerwony sygnalizuje awarię. W wersji RC dostępne są także styki do zdalnej sygnalizacji.
• Czy wkładkę warystorową można wymienić bez demontażu podstawy? Tak, modułowa konstrukcja umożliwia szybką wymianę uszkodzonej wkładki warystorowej bez konieczności odkręcania podstawy ogranicznika. Podstawa pozostaje na szynie DIN.
• Czy ogranicznik ma wbudowane zabezpieczenie termiczne? Tak, w przypadku przegrzania lub uszkodzenia warystora aktywuje się zabezpieczenie termiczne, które odłącza uszkodzoną część od sieci. Jednocześnie zmienia się kolor wskaźnika optycznego na czerwony.
