Ogranicznik przepięć, kombinowany (warystor+iskiernik), ETITEC SM T12 300/12,5 1+0, typ T1+T2 (B+C) | 002440540 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 1+0

Opis i Kluczowe Cechy

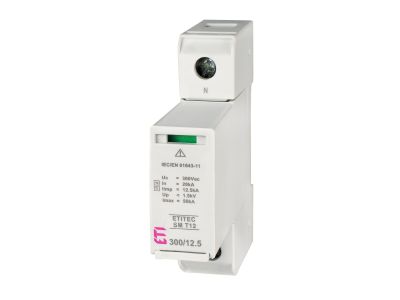

Ogranicznik przepięć ETITEC SM T12 300/12,5 (symbol 002440540) to kombinowane zabezpieczenie typu T1+T2 (B+C) wykonane w technologii warystora i iskiernika połączonych szeregowo. Przeznaczony do montażu w rozdzielnicy głównej, zapewnia skuteczną ochronę przed przepięciami pochodzącymi od bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Modularna budowa ułatwia wymianę wkładki warystorowej bez demontażu podstawy.

• Prąd wyładowczy (Iimp / In): wysoka zdolność odprowadzania energii przepięciowej, co chroni instalację przed nagłymi skokami napięcia w warunkach burzowych i sieciowych.
• Kombinacja warystor + iskiernik: konstrukcja szeregowa eliminuje prąd upływu, zwiększając skuteczność ochrony i trwałość urządzenia.
• Optyczny wskaźnik uszkodzenia: zielone okienko sygnalizuje sprawność; brak zielonego koloru wskazuje na awarię i konieczność wymiany modułu.
• Modułowa budowa: szybka wymiana wkładki warystorowej bez konieczności demontażu podstawy, co minimalizuje czas przestoju instalacji.
• Zgodność z dyrektywą RoHS: wysoki standard bezpieczeństwa środowiskowego oraz zgodność z obowiązującymi regulacjami.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania dyrektywy RoHS. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami oraz normami dotyczącymi urządzeń ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 stosuje się w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych jako ochrona podstawowa i ograniczająca przepięcia.

• Ochrona instalacji przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (strefa ochrony LPZ 0–1).
• Zabezpieczenie przed przepięciami łączeniowymi powstającymi podczas przełączania odbiorników w sieci energetycznej.
• Instalacje w systemach TN-S, TN-C-S, TT (w zależności od konfiguracji – model 1+0 dedykowany do sieci TN).
• Współpraca z systemami zdalnego monitoringu (w wersji z RC) oraz lokalną sygnalizacją stanu uszkodzenia.

Wskazówki Montażowe

Montaż i demontaż ogranicznika przepięć ETITEC SM T12 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy głównej. W przypadku wymiany wkładki warystorowej należy postępować zgodnie z dokumentacją producenta; moment dokręcania zacisków i przekrój przewodów muszą być dobrane do prądu obciążenia. Po montażu sprawdzić działanie optycznego wskaźnika uszkodzenia.

FAQ

• Czy ogranicznik posiada podświetlenie lub wskaźnik LED? Ogranicznik wyposażony jest w optyczny wskaźnik uszkodzenia w formie okienka kontrolnego – zielony kolor oznacza sprawność, brak zielonego sygnalizuje awarię. Nie ma oddzielnego podświetlenia LED.
• Jaki stopień ochrony IP ma ten ogranicznik? W danych technicznych nie podano stopnia ochrony IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm).
• Jaki jest tryb pracy styku (normalnie zamknięty / normalnie otwarty)? Ogranicznik przepięć nie posiada styków sygnalizacyjnych (chyba że jest to wersja RC, która w tym modelu nie występuje). Optyczny wskaźnik informuje o stanie modułu – brak styków elektrycznych.
