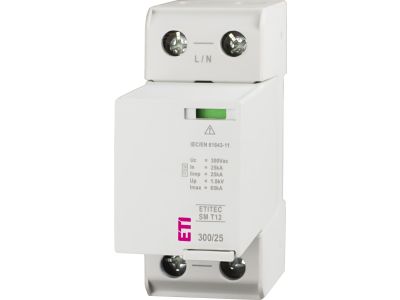

Ogranicznik przepięć, kombinowany warystor+iskiernik 25kA, ETITEC SM T12 300/25 1+0, typ T1+T2 (B+C) | 002440738 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/25 1+0 w wykonaniu kombinowanym (warystor + iskiernik) to modułowe zabezpieczenie przeciwprzepięciowe typu T1+T2 dedykowane do montażu w rozdzielnicy głównej. Chroni instalacje elektryczne przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięciami łączeniowymi. Wyposażony w optyczny wskaźnik uszkodzenia (zielony = sprawność, brak koloru = awaria) oraz styki zdalnej sygnalizacji awarii (wersja RC).

• Połączenie warystora i iskiernika: Ochrona wielostopniowa – warystor tłumi wolne skoki napięcia, iskiernik radzi sobie z impulsami o wysokiej energii (np. wyładowania atmosferyczne).
• Prąd wyładowczy 25 kA: Wysoka zdolność odprowadzania energii udarowej chroni instalację przed uszkodzeniem podczas nagłych skoków napięcia.
• Modułowa budowa: Szybka wymiana wkładki warystorowej bez demontażu podstawy – oszczędność czasu i redukcja przestojów w instalacji.
• Brak prądu upływu: Maksymalizuje efektywność ochrony i eliminuje straty energii w normalnym trybie pracy.
• Sygnalizacja awarii: Optyczny wskaźnik kolorowy (zielony/sprawny, brak koloru/uszkodzony) oraz styki zdalnego monitoringu (wersja RC) ułatwiają konserwację i diagnostykę systemu.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących zabezpieczeń przeciwprzepięciowych (serie EN 61643-11 i EN 61643-21). Posiada deklarację zgodności CE oraz certyfikat RoHS, co potwierdza jego bezpieczeństwo użytkowania i zgodność z wymogami środowiskowymi.

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 300/25 1+0 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Idealny do montażu w rozdzielnicy głównej jako pierwsze ogniwo ochrony przeciwprzepięciowej.

• Ochrona rozdzielnic głównych przed przepięciami atmosferycznymi i łączeniowymi w budynkach mieszkalnych i biurowych.
• Zabezpieczenie instalacji w obiektach przemysłowych (hale produkcyjne, magazyny) zasilanych z sieci niskiego napięcia.
• Ochrona wrażliwej elektroniki (komputery, systemy automatyki, urządzenia medyczne) poprzez ograniczenie ryzyka uszkodzeń spowodowanych napięciami udarowymi.
• Stosowanie w sieciach typu TN, TT i IT – uniwersalne rozwiązanie dla różnych systemów uziemienia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, łącząc je bezpośrednio z szyną PE. Wymagane jest zachowanie odpowiedniego odstępu od innych modułów (min. 1 moduł) dla zapewnienia odpowiedniej wentylacji. Po montażu należy przeprowadzić test sygnalizacji sprawności (zielony wskaźnik). Regularne przeglądy (co 12 miesięcy) zalecane w celu weryfikacji stanu technicznego.

FAQ

• Jakie są maksymalne parametry pracy ogranicznika? Maksymalny prąd wyładowczy wynosi 25 kA, maksymalne napięcie trwałej pracy (Uc) to 300 V. Szczegółowe dane techniczne znajdują się w instrukcji producenta.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie wstępnego zabezpieczenia nadprądowego (np. bezpiecznika topikowego) o prądzie znamionowym dobranym do parametrów instalacji.
• Jak często należy wymieniać wkładkę warystorową? Częstotliwość wymiany zależy od warunków eksploatacji. W typowych instalacjach okres przeglądu wynosi 12 miesięcy. Wskaźnik uszkodzenia (brak zielonego koloru) sygnalizuje konieczność wymiany.
