Ogranicznik przepięć, kombinowany 25kA, TT, ETITEC SM T12 300/25 3+1 RC, typ T1+T2 (B+C) | 002440563 Eti

Alternatywny kod produktu: ETITEC SM T12 300/25 3+1 RC

Opis i Kluczowe Cechy

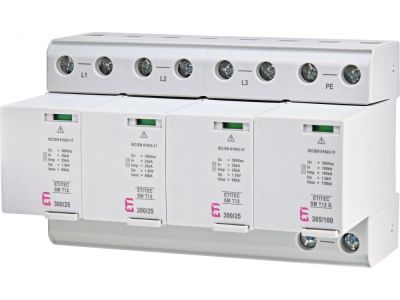

Ogranicznik przepięć ETITEC SM T12 (nr katalogowy 002440563) to kombinowane zabezpieczenie Typu 1 i Typu 2 (T1+T2) w konfiguracji 3+1, dedykowane do sieci TT. Oferuje prąd wyładowczy 25 kA, który zapewnia skuteczną ochronę instalacji przed przepięciami atmosferycznymi i łączeniowymi. Wbudowany optyczny wskaźnik uszkodzenia oraz styki zdalnej sygnalizacji (wersja RC) ułatwiają diagnostykę i integrację z systemami monitoringu.

• Prąd wyładowczy 25 kA: Skuteczna ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi, minimalizująca ryzyko uszkodzenia urządzeń.
• Konfiguracja 3+1 (3 warystory + iskiernik N-PE): Optymalne dopasowanie do sieci TT, zapewniające kompleksowe zabezpieczenie każdej fazy i przewodu neutralnego.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje pełną sprawność; brak koloru lub zmiana na czerwony informuje o uszkodzeniu i konieczności wymiany wkładki.
• Styki zdalnej sygnalizacji uszkodzenia (RC): Umożliwiają podłączenie do systemów BMS, sygnalizacji lub monitoringu – szybkie powiadomienie o awarii.
• Modułowa budowa z wymienną wkładką warystorową: W przypadku uszkodzenia wymieniasz tylko wkładkę bez demontażu podstawy, co skraca czas przestoju i upraszcza serwis.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich dla ograniczników przepięć Typu 1 i Typu 2. Posiada certyfikat CE oraz spełnia wymogi dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych.

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 przeznaczony jest do montażu w rozdzielnicy głównej, zapewniając kompleksową ochronę instalacji elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona głównej rozdzielnicy przed przepięciami atmosferycznymi (wyładowania bezpośrednie i pośrednie) oraz przepięciami łączeniowymi.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (sterowniki PLC, systemy alarmowe, serwery) przed nagłymi skokami napięcia.
• Stosowanie w sieciach TT, gdzie wymagana jest konfiguracja 3+1 z oddzielnym iskiernikiem dla bieguna N-PE.
• Element systemu ochrony odgromowej i przeciwprzepięciowej w budynkach z instalacją odgromową.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy głównej. Przekrój przewodów dobierz do prądu wyładowczego oraz wymogów instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po montażu sprawdź optyczny wskaźnik – powinien być zielony.

FAQ

• Jak działa optyczny wskaźnik uszkodzenia? W stanie normalnym okienko kontrolne świeci na zielono. W przypadku uszkodzenia wkładki warystorowej zabezpieczenie termiczne odłącza ją od sieci, a kolor okienka zmienia się na czerwony (lub znika zielony). To sygnał do wymiany modułu.
• Czy mogę podłączyć zdalną sygnalizację uszkodzenia? Tak, wersja RC (002440563) posiada dodatkowe styki sygnalizacyjne. Możesz je podłączyć do systemu BMS, sterownika PLC lub sygnalizatora, aby otrzymać informację o awarii na odległość.
• Jak wymienić uszkodzoną wkładkę warystorową? Odłącz napięcie, odczekaj chwilę (kondensatory wewnętrzne mogą być naładowane), następnie wyjmij wkładkę z podstawy (bez odkręcania listwy) i włóż nową. Podstawa pozostaje na szynie, co znacząco przyspiesza serwis.
