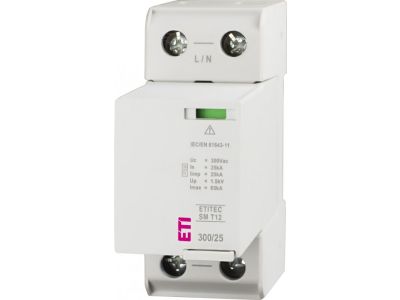

Ogranicznik przepięć, kombinowany 25kA, ETITEC SM T12 300/25 1+0 RC, typ T1+T2 (B+C) | 002440739 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/25, typ T1+T2 (B+C) w wersji 1+0 RC to zaawansowane, kombinowane zabezpieczenie przeciwprzepięciowe przeznaczone do montażu w rozdzielnicy głównej. Skutecznie chroni instalacje elektryczne przed szkodliwymi skutkami wyładowań atmosferycznych, przepięciami łączeniowymi oraz niekontrolowanymi skokami napięcia, zapewniając kompleksową ochronę Typu 1 i Typu 2 w jednym urządzeniu.

• Kombinowana konstrukcja Typ 1+T2 (B+C): Połączenie warystora i iskiernika w jednej obudowie zapewnia ochronę przed bezpośrednimi wyładowaniami (Typ 1) i przepięciami pośrednimi (Typ 2) – idealne rozwiązanie dla instalacji narażonych na wysokie ryzyko przepięć.
• Prąd wyładowczy 25kA (8/20µs): Wysoka odporność na impulsy prądowe gwarantuje skuteczną ochronę nawet w przypadku bezpośrednich uderzeń pioruna.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność ogranicznika, zanik koloru zielonego wskazuje konieczność wymiany – szybka identyfikacja awarii bez konieczności demontażu urządzenia.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Możliwość podłączenia do systemów monitoringu lub automatyki budynkowej w celu ciągłej kontroli stanu ochrony instalacji.
• Modułowa budowa z szybką wymianą wkładek: Uszkodzona część warystorowa wymieniana jest w kilka sekund bez demontażu podstawy, co minimalizuje czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 dla ograniczników przepięć Typu 1 i Typu 2. Posiada deklarację zgodności CE oraz spełnia dyrektywę RoHS dotyczącą ograniczenia substancji niebezpiecznych. Produkt certyfikowany do stosowania w instalacjach elektrycznych zgodnych z normami VDE i IEC.

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 300/25 1+0 RC sprawdza się w instalacjach wymagających kompleksowej ochrony przeciwprzepięciowej, szczególnie w budynkach narażonych na bezpośrednie wyładowania atmosferyczne lub częste przepięcia łączeniowe.

• Rozdzielnice główne budynków mieszkalnych, komercyjnych i przemysłowych – ochrona instalacji przed skutkami burz i awarii sieci.
• Instalacje fotowoltaiczne – zabezpieczenie falowników i innych wrażliwych urządzeń przed przepięciami generowanymi przez panele słoneczne.
• Obiekty infrastruktury krytycznej – ochrona systemów telekomunikacyjnych, sieci komputerowych i urządzeń medycznych.
• Maszyny przemysłowe i linie produkcyjne – ochrona wrażliwej elektroniki sterującej przed skokami napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami BHP. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, bezpośrednio za głównym zabezpieczeniem nadprądowym. Połączenia wykonywać przewodami o odpowiednim przekroju (zalecane min. 6mm² dla prądów wyładowczych). Należy zachować odpowiednie odległości izolacyjne między biegunami a uziemieniem. Po montażu przeprowadzić testy działania i sprawdzić poprawność sygnalizacji stanu pracy.

FAQ

• Czy ogranicznik ETITEC SM T12 wymaga okresowej wymiany? Tak – podobnie jak wszystkie ograniczniki przepięć, ulega zużyciu w wyniku działania impulsów prądowych. Okres wymiany zależy od intensywności występowania przepięć, ale standardowo zaleca się kontrole co 2-3 lata.
• Jaki jest maksymalny prąd wyładowczy, który wytrzyma ogranicznik? Maksymalny prąd wyładowczy wynosi 25kA (8/20µs), co oznacza, że skutecznie chroni instalację przed impulsami o takiej wartości.
• Czy ogranicznik posiada zabezpieczenie termiczne? Tak – wbudowane zabezpieczenie termiczne wyłącza ogranicznik w przypadku jego przegrzania, chroniąc instalację przed uszkodzeniem. Sygnalizacja awarii zmienia kolor okienka z zielonego na czerwony.
