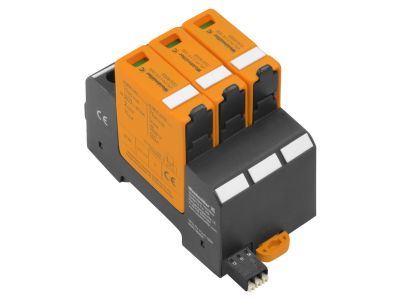

Ogranicznik przepięć klasy C VPU PV II 3 R 1000 | 2530180000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C VPU PV II 3 R 1000 (nr katalogowy 2530180000) został zaprojektowany z myślą o zabezpieczeniu instalacji fotowoltaicznych przed skutkami przepięć atmosferycznych i łączeniowych. Dzięki przynależności do klasy C (typ 2) zapewnia skuteczną ochronę urządzeń końcowych w obwodach DC. Napięcie znamionowe 1000 V DC pozwala na stosowanie w nowoczesnych systemach PV o wysokim napięciu.

• Klasa C (typ 2): Odpowiednia ochrona przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w instalacjach fotowoltaicznych, co wydłuża żywotność falowników i innych wrażliwych komponentów.
• Napięcie znamionowe 1000 V DC: Przystosowany do systemów PV o napięciu do 1000 V, co umożliwia bezpieczną pracę w panelach o wysokim napięciu obwodu otwartego.
• Konstrukcja dedykowana PV: Specjalnie zaprojektowany do wytrzymywania obciążeń stałoprądowych oraz specyficznych warunków pracy w instalacjach fotowoltaicznych, minimalizując ryzyko uszkodzeń.
• Zwarta budowa modułowa: Umożliwia łatwy montaż na szynie TH35 w rozdzielnicy oszczędzając miejsce w szafie sterowniczej.
• Wskaźnik uszkodzenia: Wizualny sygnalizator (jeśli występuje w modelu) informuje o konieczności wymiany wkładki, co ułatwia konserwację instalacji.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania obowiązujących norm europejskich dla urządzeń ochrony przeciwprzepięciowej stosowanych w instalacjach fotowoltaicznych. Posiada certyfikat CE oraz deklarację zgodności producenta. Dokładne numery norm (np. IEC/EN 61643-11, IEC/EN 61643-31) dostępne są w karcie katalogowej produktu.

Zastosowanie

Ogranicznik przepięć klasy C VPU PV II 3 R 1000 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona instalacji fotowoltaicznych przed przepięciami po stronie DC. Jego parametry pozwalają na bezpieczną pracę w systemach o wysokim napięciu.

• Ochrona falowników sieciowych w domowych i przemysłowych systemach fotowoltaicznych.
• Zabezpieczenie rozdzielnic DC w parkach solarnych i na farmach PV.
• Instalacje w obiektach komercyjnych z modułami o napięciu do 1000 V DC.
• Systemy off-grid oraz hybrydowe, gdzie występują wysokie napięcia stałe.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w suchej, dobrze wentylowanej rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie po stronie DC (np. odłącznik obwodu PV). Przewody przyłączaj zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania śrub zacisków. Przekrój przewodów dobierz do prądu zwarciowego instalacji – zalecane minimum 4 mm² (szczegóły w karcie katalogowej). Po zamontowaniu sprawdź poprawność podłączenia faz i neutralnego (jeśli dotyczy) oraz sygnalizację zadziałania.

FAQ

• Czy ogranicznik posiada podświetlenie lub sygnalizację LED? W zależności od wersji – model VPU PV II 3 R 1000 może nie być wyposażony w podświetlenie. Wizualny wskaźnik uszkodzenia (np. czerwona kropka) informuje o konieczności wymiany wkładki. Szczegóły dostępne w dokumentacji technicznej.
• Jaki jest stopień ochrony IP tego ogranicznika? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic suchych pomieszczeń posiada stopień ochrony IP20. Dokładną wartość dla konkretnego modelu należy potwierdzić w karcie katalogowej – w przypadku montażu w innym środowisku wymagana jest dodatkowa obudowa.
• Czy ogranicznik nadaje się do ochrony linii AC? Nie – urządzenie jest dedykowane wyłącznie do obwodów stałoprądowych (DC) w instalacjach fotowoltaicznych. Do ochrony po stronie AC należy stosować oddzielne ograniczniki np. klasy B+C.
