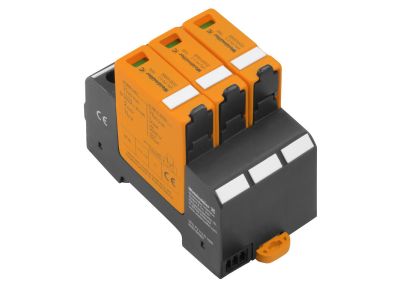

Ogranicznik przepięć klasy C VPU PV II 3 1000 | 2530550000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć VPU PV II 3 1000 marki Weidmuller to zaawansowane rozwiązanie klasy C (Typ II), zaprojektowane specjalnie do ochrony systemów fotowoltaicznych. Urządzenie charakteryzuje się zdolnością do pracy przy napięciu systemowym wynoszącym aż 1000 V DC, co czyni je idealnym komponentem dla nowoczesnych farm solarnych oraz instalacji prosumenckich. Dzięki zastosowaniu wysokowydajnych warystorów, ogranicznik skutecznie redukuje przepięcia indukowane oraz łączeniowe, chroniąc kosztowne falowniki i moduły PV przed uszkodzeniem.

• Wysokie napięcie robocze: Przystosowany do pracy w obwodach prądu stałego o napięciu do 1000 V.
• Wymienne wkłady: Konstrukcja modułowa pozwala na szybką wymianę zużytego wkładu bez konieczności demontażu całej podstawy z szyny DIN.
• Wizualna sygnalizacja stanu: Wyraźny wskaźnik na froncie urządzenia informuje o sprawności modułu ochronnego (kolor zielony – sprawny, kolor czerwony – wymagana wymiana).
• Wytrzymała obudowa: Wykonana z materiałów samogasnących, zapewniająca bezpieczeństwo pożarowe w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Ogranicznik spełnia wymagania normy EN 50539-11, która definiuje parametry dla ograniczników przepięć stosowanych w systemach fotowoltaicznych. Posiadanie certyfikatów zgodności potwierdza, że urządzenie zapewnia deklarowany poziom ochrony i może być bezpiecznie stosowane w instalacjach objętych ubezpieczeniem oraz audytami technicznymi.

Zastosowanie

Ogranicznik VPU PV II 3 1000 znajduje zastosowanie wszędzie tam, gdzie wymagana jest profesjonalna ochrona strony DC instalacji fotowoltaicznej. Jest dedykowany do montażu w skrzynkach przyłączeniowych (kombinerach) oraz bezpośrednio przy falownikach. Dzięki swojej charakterystyce, doskonale sprawdza się w instalacjach o topologii trójpolowej, zapewniając kompleksową ochronę między biegunami dodatnim i ujemnym a potencjałem ziemi. Jest to kluczowy element zabezpieczający infrastrukturę OZE przed skutkami wyładowań atmosferycznych pośrednich.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie TS 35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Przekroje przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów wyładowczych, zazwyczaj od 6 mm² do 25 mm², aby zminimalizować impedancję połączenia.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną, zazwyczaj ok. 2-4 Nm), co zapobiega przegrzewaniu się styków.
• Długość przewodów: Połączenia powinny być jak najkrótsze i prowadzone bez zbędnych pętli, co znacząco poprawia skuteczność ograniczania napięcia udarowego.
• Pozycjonowanie: Urządzenie powinno być zainstalowane jak najbliżej wejścia kabli DC do budynku lub falownika.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie serii VPU, wymianie podlega jedynie uszkodzony wkład (moduł), podczas gdy podstawa pozostaje zamontowana na szynie.

2. Jak sprawdzić, czy ogranicznik jest nadal sprawny?
Należy regularnie kontrolować okienko inspekcyjne na froncie modułu. Jeśli kolor zmienił się z zielonego na czerwony, oznacza to, że warystor uległ zużyciu i wkład należy niezwłocznie wymienić.

3. Czy ten model nadaje się do instalacji domowych?
Tak, o ile napięcie w łańcuchach (stringach) nie przekracza 1000 V DC. Jest to jeden z najczęściej wybieranych modeli do ochrony domowych systemów PV.
