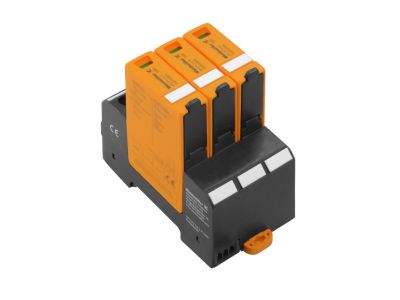

Ogranicznik przepięć klasy C VPU PV I+II 3 1500 | 2530580000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć VPU PV I+II 3 1500 (symbol 2530580000) to specjalistyczne urządzenie do ochrony instalacji fotowoltaicznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Łączy w sobie funkcje ogranicznika typu I i II (klasa C), co umożliwia skuteczne odprowadzanie zarówno prądów piorunowych, jak i przepięć o niższej energii. Przeznaczony do pracy w obwodach stałoprądowych o napięciu znamionowym 1500 V DC.

• Typ I+II (klasa C): Kombinacja ochrony podstawowej i dodatkowej – jeden komponent zabezpiecza przed bezpośrednim wyładowaniem i przepięciami łączeniowymi, co upraszcza projektowanie i montaż systemu ochrony.
• Napięcie stałe 1500 V DC: Dedykowany do nowoczesnych instalacji PV o podwyższonym napięciu, zapewniający bezpieczną pracę paneli i falowników w zakresie ich parametrów znamionowych.
• Konstrukcja modułowa: Montowany na szynie DIN TH35, co pozwala na łatwą integrację z istniejącą rozdzielnicą DC w instalacji fotowoltaicznej – bez konieczności stosowania dodatkowych obudów.
• Zgodność z wymaganiami dla ograniczników kombinowanych: Produkt spełnia kryteria odporności na prądy udarowe charakterystyczne dla ograniczników typu I+II, gwarantując niezawodność w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi ograniczników przepięć oraz posiada certyfikat CE. Jego konstrukcja i parametry są dostosowane do wymogów obowiązujących w instalacjach fotowoltaicznych.

Zastosowanie

Ogranicznik przepięć VPU PV I+II 3 1500 znajduje zastosowanie w systemach fotowoltaicznych wymagających skutecznej ochrony przepięciowej po stronie DC. Rekomendowany do montażu w obwodach stałoprądowych o napięciu do 1500 V.

• Ochrona falowników fotowoltaicznych przed przepięciami pochodzącymi od wyładowań atmosferycznych i łączeniowych.
• Zabezpieczenie skrzynek przyłączeniowych DC oraz łączników bezpiecznikowych w instalacjach PV.
• Element systemu ochrony odgromowej i przepięciowej w elektrowniach słonecznych na dachach i w instalacjach wolnostojących.
• Ochrona magistrali DC łączącej panele z falownikiem – szczególnie w systemach o wysokim napięciu (1500 V).

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie DIN TH35 w rozdzielnicy DC. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie ze wszystkich źródeł zasilania. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu udarowego oraz zgodnie z dokumentacją techniczną producenta. Moment dokręcania zacisków stosować zgodnie z instrukcją montażu dołączoną do urządzenia.

FAQ

• Jakie napięcie znamionowe ma ten ogranicznik? Ogranicznik przeznaczony jest do obwodów stałoprądowych o napięciu 1500 V DC.
• Czy to ogranicznik typu I, II czy kombinowany? Zgodnie z oznaczeniem I+II (oraz klasyfikacją „klasa C”) jest to ogranicznik kombinowany typu I+II, zapewniający ochronę zarówno przed bezpośrednimi wyładowaniami, jak i przepięciami łączeniowymi.
• Gdzie można zastosować ten produkt? Opracowany do instalacji fotowoltaicznych – chroni falowniki, skrzynki DC i magistrale przed przepięciami. Nie nadaje się do obwodów prądu przemiennego lub niższych napięć stałych.
