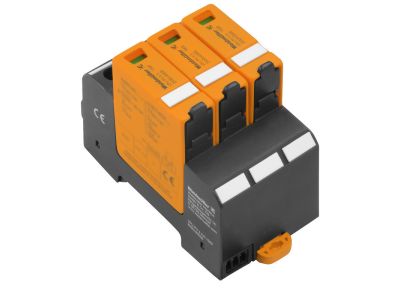

Ogranicznik przepięć klasy C VPU PV I+II 3 1000 E | 2530520000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć VPU PV I+II 3 1000 E o numerze katalogowym 2530520000 to zaawansowane rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane specjalnie do ochrony systemów fotowoltaicznych. Jest to urządzenie kombinowane typu I oraz II (klasa B+C), co oznacza, że zapewnia kompleksową ochronę przed skutkami bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych w instalacjach prądu stałego (DC). Urządzenie przystosowane jest do pracy z napięciem systemowym wynoszącym aż 1000 V DC, co czyni je idealnym wyborem dla nowoczesnych, wielkoskalowych farm fotowoltaicznych oraz instalacji dachowych.

• Wysoka zdolność odprowadzania: Dzięki zastosowaniu wydajnych warystorów, ogranicznik skutecznie redukuje energię przepięcia, chroniąc kosztowne falowniki i moduły PV.
• Konstrukcja modułowa: Wymienne wkłady pozwalają na szybką konserwację bez konieczności demontażu całej podstawy z szyny DIN.
• Sygnalizacja stanu: Wyraźny wskaźnik optyczny na froncie urządzenia informuje o sprawności modułu ochronnego (kolor zielony) lub konieczności jego wymiany (kolor czerwony).
• Bezpieczeństwo: Zintegrowany mechanizm odłączający zapewnia bezpieczne odizolowanie uszkodzonego modułu od obwodu DC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom niezawodności w trudnych warunkach eksploatacyjnych. Ogranicznik spełnia wymagania normy EN 50539-11, która odnosi się bezpośrednio do ograniczników przepięć stosowanych w systemach fotowoltaicznych. Posiada certyfikację CE oraz spełnia wymogi dyrektyw niskonapięciowych, co potwierdza jego przydatność do profesjonalnych zastosowań elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

VPU PV I+II 3 1000 E znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona strony DC instalacji fotowoltaicznej. Jest dedykowany do montażu w rozdzielnicach przyłączeniowych (Generator Connection Boxes) oraz bezpośrednio przy falownikach PV. Dzięki klasie ochrony I+II, urządzenie to jest rekomendowane dla obiektów wyposażonych w zewnętrzną instalację odgromową (LPS) lub zasilanych liniami napowietrznymi, gdzie ryzyko wystąpienia prądów piorunowych jest wysokie. Optymalnie chroni systemy o napięciu roboczym do 1000 V DC przed degradacją izolacji i uszkodzeniami elektroniki mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie TS 35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Przekrój przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju (zazwyczaj do 35 mm² dla przewodów sztywnych), aby zminimalizować impedancję pętli ograniczającej.
• Długość przyłączy: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szynami prądowymi powinny być jak najkrótsze (suma długości nie powinna przekraczać 0,5 m), co pozwala na zachowanie niskiego napięciowego poziomu ochrony Up.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem określonym przez producenta (zazwyczaj ok. 2-4 Nm), aby zapewnić trwały styk elektryczny i odporność na drgania.
• Pozycjonowanie: Urządzenie powinno być zainstalowane jak najbliżej punktu wejścia instalacji DC do budynku lub bezpośrednio przy chronionym falowniku.

FAQ

1. Czy wkłady w ograniczniku VPU PV I+II 3 1000 E są wymienne?
Tak, urządzenie posiada wymienną konstrukcję modułową. W przypadku zadziałania ochrony i uszkodzenia warystora (wskaźnik czerwony), wystarczy wymienić sam wkład bez odłączania przewodów od podstawy.

2. Czy ten ogranicznik nadaje się do instalacji domowych?
Zdecydowanie tak. Choć parametry pozwalają na pracę w dużych instalacjach 1000V, doskonale sprawdzi się w mniejszych systemach domowych, zapewniając najwyższy standard bezpieczeństwa (klasa I+II).

3. Jaki jest stopień ochrony obudowy?
Urządzenie posiada stopień ochrony IP20, co oznacza, że jest przeznaczone do montażu wewnątrz rozdzielnic lub obudów zapewniających ochronę przed warunkami atmosferycznymi.
