Ogranicznik przepięć klasy C VPU I 3+1 R 280V/12,5KA | 1352240000 Weidmuller

Opis i Kluczowe Cechy

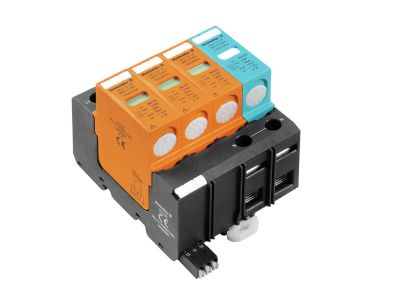

Ogranicznik przepięć klasy C VPU I 3+1 R 280V/12,5KA (symbol 1352240000) to urządzenie przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Dzięki konfiguracji 3+1 (trzy bieguny fazowe + neutralny) zapewnia kompleksową ochronę w sieciach TN. Napięcie pracy 280 V oraz prąd udarowy 12,5 kA gwarantują skuteczne ograniczanie przepięć, podnosząc bezpieczeństwo i niezawodność zasilanych urządzeń. Brak jest informacji o szerokości modułu w danych wejściowych.

• Klasa C (typ 2): Odpowiednia do montażu w rozdzielnicach głównych i podrozdzielnicach, zapewnia ochronę przed przepięciami pośrednimi – zarówno atmosferycznymi, jak i łączeniowymi.
• Konfiguracja 3+1 (L1, L2, L3, N): Pełna ochrona wszystkich przewodów fazowych oraz przewodu neutralnego w sieci TN – minimalizuje ryzyko uszkodzenia instalacji.
• Napięcie pracy Uc = 280 V AC: Dopasowany do typowych sieci niskiego napięcia, umożliwia pracę w warunkach znamionowych bez ryzyka przegrzania lub przedwczesnego zużycia warystorów.
• Prąd udarowy Imax = 12,5 kA (8/20 µs): Wysoka zdolność odprowadzania energii przepięcia – skutecznie chroni odbiorniki nawet podczas silnych wyładowań atmosferycznych lub załączeń dużych mocy.
• Oznaczenie "R": Wskazuje na wersję z wbudowanym warystorem (MOV) odpowiednim do pracy w sieciach z częstymi przepięciami.

Zgodność z Normami

Ogranicznik przepięć VPU I 3+1 R spełnia wymagania odpowiednich norm europejskich dotyczących ograniczników przepięć klasy C (typ 2). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. (Szczegółowe numery norm nie zostały podane w danych wejściowych.)

Zastosowanie

Ogranicznik klasy C VPU I 3+1 R znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed przepięciami pochodzącymi z sieci zasilającej oraz wyładowań atmosferycznych. Jest kluczowym elementem strefowej koncepcji ochrony odgromowej.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (komputery, sterowniki PLC, systemy automatyki) przed przepięciami łączeniowymi.
• Instalacje fotowoltaiczne, stacje ładowania EV oraz inne źródła rozproszone wymagające ochrony przepięciowej po stronie AC.
• Systemy bezpieczeństwa, sygnalizacji pożaru i oświetlenia awaryjnego – gdzie niezawodność zasilania jest krytyczna.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami normy PN-EN 60364. Momenty dokręcania zacisków – stosować się do zaleceń producenta (dane podane w dokumentacji technicznej). Zaleca się stosowanie bezpieczników poprzedzających ogranicznik o wartości nieprzekraczającej 125 A (wg danych katalogowych – jeśli dostępne; w przypadku braku – dobrać zgodnie z DTR).

FAQ

• Czy ogranicznik VPU I 3+1 R posiada sygnalizację uszkodzenia? W danych wejściowych nie podano informacji o wbudowanej sygnalizacji optycznej lub mechanicznej. W przypadku modeli bez sygnalizacji zaleca się okresową kontrolę stanu warystora przez wykwalifikowanego elektryka.
• Jaki jest stopień ochrony IP tego ogranicznika? Producent nie podał w dostępnych danych wartości IP. Dla aparatury modułowej montowanej w rozdzielnicy przyjęty standard to IP20 dla obudowy, jednak dokładną wartość należy sprawdzić w karcie katalogowej.
• Czy ogranicznik nadaje się do sieci IT? Konfiguracja 3+1 z przewodem N jest dedykowana do sieci TN (TN-C, TN-S). W przypadku sieci IT oraz TT może wymagać innego układu (np. 3+0). Należy dobrać odpowiedni typ ogranicznika do konfiguracji sieci, zgodnie z normą PN-EN 61643-11.
