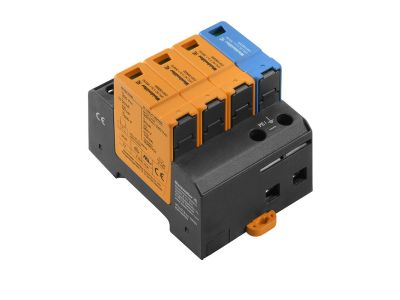

Ogranicznik przepięć klasy C VPU AC II 3+1 300/50 | 2591080000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C VPU AC II 3+1 300/50 (nr kat. 2591080000) to urządzenie przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Konfiguracja 3+1 (trzy fazy + neutralny z iskiernikowym ogranicznikiem N-PE) zapewnia kompleksową ochronę w sieciach TN. Parametry 300 V / 50 kA gwarantują skuteczne odprowadzanie energii przepięciowej przy jednoczesnym bezpiecznym poziomie napięcia ciągłego. Urządzenie montowane jest na szynie TH35, dzięki czemu łatwo integruje się z rozdzielnicą główną.

• Klasa C (typ 2): Przeznaczony do instalacji w rozdzielnicach głównych, chroni odbiorniki przed przepięciami o energii pośredniej, np. w wyniku wyładowań atmosferycznych w pobliżu linii zasilającej.
• Konfiguracja 3+1: Trzy warystory L-N oraz iskiernik N-PE zapewniają kompleksową ochronę dla sieci TN (TN-C, TN-S) z systemem neutralnym.
• Napięcie pracy ciągłej 300 V: Dopasowany do sieci 230/400 V AC z marginesem bezpieczeństwa, eliminuje ryzyko przyspieszonego starzenia się warystora wskutek zbyt niskiego napięcia Uc.
• Prąd wyładowczy 50 kA: Zapewnia wysoką zdolność odprowadzania energii przepięciowej, minimalizując ryzyko uszkodzenia chronionych urządzeń.
• Montaż na szynie TH35 (DIN): Szybka i pewna instalacja w standardowej rozdzielnicy modułowej, bez konieczności stosowania dodatkowych uchwytów.

Zgodność z Normami

Ogranicznik przepięć VPU AC II 3+1 spełnia wymagania dla ograniczników klasy C (typ 2) stosowanych w instalacjach niskiego napięcia. Urządzenie posiada certyfikat CE oraz jest zgodne z europejskimi normami bezpieczeństwa dla urządzeń ochrony przepięciowej. (Szczegółowe numery norm dostępne są w karcie katalogowej producenta).

Zastosowanie

Ogranicznik przepięć klasy C przeznaczony jest do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych. Chroni instalację przed przepięciami pochodzącymi z sieci energetycznej oraz wywołanymi wyładowaniami atmosferycznymi (pośrednimi). Idealny do układów TN z systemem neutralnym.

• Ochrona głównej rozdzielnicy w budynkach mieszkalnych i użyteczności publicznej przed przepięciami łączeniowymi i atmosferycznymi.
• Instalacje przemysłowe zasilane siecią 230/400 V AC, w których wymagana jest odporność na przepięcia na poziomie uziemienia.
• Systemy automatyki i sterowania (PLC, falowniki) wymagające stabilnego napięcia zasilania bez przepięć.
• Centra danych, serwerownie – ochrona wrażliwych urządzeń elektronicznych przed przepięciami z sieci zasilającej.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed instalacją należy zapoznać się z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm, kierując się wytycznymi producenta. Bezwzględnie wymagane jest zastosowanie zabezpieczenia nadprądowego (bezpiecznik topikowy lub wyłącznik nadprądowy) przed ogranicznikiem – zgodnie z dokumentacją. Moment dokręcania zacisków musi być zgodny z instrukcją. Po montażu należy sprawdzić poprawność połączeń i ciągłość ochrony.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak, przed ogranicznikiem należy zainstalować bezpiecznik topikowy lub wyłącznik nadprądowy o wartości znamionowej dobranej zgodnie z dokumentacją producenta. Zabezpieczenie to chroni przed skutkami zwarcia wewnętrznego warystora.
• Jaki jest stopień ochrony IP? Dla urządzeń przeznaczonych do montażu w rozdzielnicy standardowo przyjmuje się IP20. Ostateczny stopień ochrony po zabudowie wynika z parametrów obudowy.
• Czy istnieje możliwość wizualnej oceny stanu ogranicznika? Producent nie deklaruje wbudowanej sygnalizacji w tym modelu. Zaleca się okresowe sprawdzanie ciągłości ochrony za pomocą odpowiedniego sprzętu pomiarowego lub zastosowanie zewnętrznego wskaźnika.
