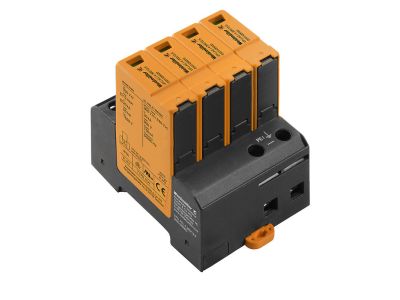

Ogranicznik przepięć klasy C VPU AC I 4 300/12.5 | 2591420000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C (typ 2) z serii VPU AC, oznaczony symbolem 2591420000, przeznaczony do stosowania w sieciach niskiego napięcia. Parametry 300/12.5 oznaczają napięcie trwałej pracy 300 V AC oraz prąd znamionowy wyładowczy 12,5 kA, co zapewnia skuteczną ochronę odbiorników przed przepięciami atmosferycznymi i łączeniowymi. Model w wersji 4-biegunowej umożliwia zabezpieczenie wszystkich przewodów fazowych oraz neutralnego w układzie TN.

• Klasa C (typ 2): dedykowana do instalacji odbiorczych jako ochrona podstawowa przed przepięciami o średniej energii – redukuje ryzyko uszkodzenia wrażliwych urządzeń.
• Napięcie trwałej pracy Uc 300 V AC: dopasowane do sieci o napięciu fazowym 230/400 V, gwarantuje stabilną pracę w normalnych warunkach.
• Prąd znamionowy wyładowczy In 12,5 kA: wysoka zdolność odprowadzania energii przepięciowej – zabezpiecza instalację nawet podczas intensywnych wyładowań.
• Wersja 4-biegunowa (4P): kompleksowa ochrona trzech faz i przewodu neutralnego w jednym module – oszczędność miejsca w rozdzielnicy.
• Konstrukcja zgodna ze standardami DIN: montaż na szynie TH35, łatwa wymiana wkładki warystorowej (w zależności od wariantu).

Zgodność z Normami

Ogranicznik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Konstrukcja oparta na sprawdzonych rozwiązaniach warystorowych zapewnia bezpieczną pracę w instalacjach niskiego napięcia. Producent deklaruje zgodność z ogólnie przyjętymi normami europejskimi dla ograniczników przepięć klasy C.

Zastosowanie

Ogranicznik przepięć VPU AC I 4 300/12.5 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych, komercyjnych oraz przemysłowych. Chroni instalację przed przepięciami pochodzącymi z sieci zasilającej oraz wyładowaniami atmosferycznymi.

• Ochrona tablic rozdzielczych w domach jednorodzinnych i mieszkaniach – zabezpiecza sprzęt RTV, AGD, oświetlenie LED.
• Instalacje biurowe i usługowe – ochrona serwerów, komputerów, systemów alarmowych i HVAC.
• Obiekty przemysłowe – zabezpieczenie sterowników PLC, falowników, zasilaczy awaryjnych.
• Systemy fotowoltaiczne i ładowania pojazdów elektrycznych – jako ochrona przed przepięciami w liniach DC (przy odpowiednim doborze).

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm – zazwyczaj 4–16 mm². Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność połączeń i działanie wskaźnika uszkodzenia (jeśli występuje).

FAQ

• Czy ogranicznik posiada wskaźnik uszkodzenia? W modelu VPU AC I 4 300/12.5 standardowo montowany jest optyczny wskaźnik stanu (zielony/czerwony) – przy zaniku ochrony wskazuje konieczność wymiany wkładki warystorowej.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się typowo IP20. Dokładną wartość należy sprawdzić w karcie katalogowej producenta – w danych wejściowych nie podano tego parametru.
• Do jakiego napięcia sieci można go zastosować? Ogranicznik jest przystosowany do napięcia trwałej pracy 300 V AC, co odpowiada sieci 230/400 V (TN, TT, IT) – zabezpiecza wszystkie przewody fazowe oraz N.
