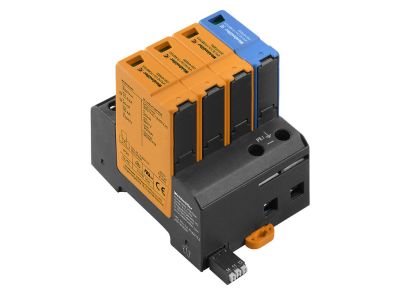

Ogranicznik przepięć klasy C VPU AC I 3+1 R 300/12.5 | 2591470000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C VPU AC I 3+1 R 300/12.5 (symbol 2591470000) to wysokiej jakości ochronnik przepięciowy typu 2, przeznaczony do instalacji niskiego napięcia. Urządzenie pracuje w układzie 3+1 (L1, L2, L3, N), zapewniając kompleksową ochronę przed przepięciami wywołanymi wyładowaniami atmosferycznymi oraz łączeniowymi. Dzięki zdolności odprowadzania prądu udarowego 12,5 kA (8/20 µs) i napięciu trwałej pracy 300 V AC, ogranicznik skutecznie chroni wrażliwe urządzenia w sieciach TN-S i TN-C-S.

• Klasa C (typ 2): Ochrona przed przepięciami o średniej energii – idealne uzupełnienie ochrony odgromowej w budynkach.
• Układ 3+1 (L1, L2, L3, N): Kompletna ochrona wszystkich faz oraz przewodu neutralnego względem ziemi (tryb N-PE).
• Napięcie trwałej pracy Uc = 300 V AC: Przystosowany do pracy w sieciach 230/400 V z marginesem bezpieczeństwa.
• Prąd wyładowczy (In) 12,5 kA (8/20 µs): Wysoka zdolność do odprowadzania typowych impulsów przepięciowych bez uszkodzenia urządzenia.
• Zgodność z normami europejskimi: Spełnia wymagania dyrektyw niskonapięciowej i EMC – certyfikat CE.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich dla ograniczników przepięć klasy C (typ 2). Posiada certyfikat CE. Szczegółowe numery norm znajdują się w dokumentacji producenta.

Zastosowanie

Ogranicznik przepięć klasy C VPU 3+1 R znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przepięciami. Doskonale sprawdza się w:

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych, takich jak komputery, sterowniki PLC, automatyka budynkowa.
• Jako element kompleksowej ochrony odgromowej współpracujący z ogranicznikami klasy B (na wejściu obiektu).
• Instalacje w systemach TN-S, TN-C-S oraz TT (w zależności od konfiguracji sieci).

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zaciskowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta, biorąc pod uwagę prąd znamionowy zabezpieczenia przedlicznikowego.

FAQ

• Jaka jest różnica między ogranicznikiem klasy C a B? Ogranicznik klasy C (typ 2) chroni przed przepięciami pochodzącymi od wyładowań pośrednich i łączeniowych, montowany jest w rozdzielnicach głównych lub podrozdzielnicach. Klasa B (typ 1) przeznaczona jest na wejście obiektu do odprowadzania bezpośrednich wyładowań atmosferycznych. Oba typy stosuje się w układzie koordynowanym.
• Czy ogranicznik posiada sygnalizację zdalną? Oznaczenie "R" w symbolu sugeruje możliwość współpracy z sygnalizacją zdalną – szczegóły należy sprawdzić w karcie katalogowej. W standardowym wariancie stan pracy sygnalizowany jest wizualnie na obudowie (zielona/czerwona kontrolka).
• Jaki jest stopień ochrony IP tego ogranicznika? Ograniczniki przepięć przeznaczone do montażu w rozdzielnicach mają zazwyczaj stopień ochrony IP20, co oznacza ochronę przed dotykiem palcami. Dokładne dane dla konkretnego modelu podaje producent w karcie technicznej.
