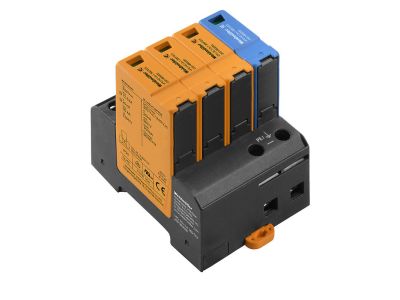

Ogranicznik przepięć klasy C VPU AC I 3+1 300/12.5 | 2591460000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C (typ 2) o symbolu VPU AC I 3+1 300/12.5 (numer katalogowy 2591460000) przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami łączeniowymi. Dzięki parametrom – napięcie ciągłe 300 V AC i prąd udarowy nominalny 12,5 kA – skutecznie ogranicza przepięcia, chroniąc wrażliwe odbiorniki przed uszkodzeniem. Konfiguracja 3+1 (trzy bieguny fazowe + neutralny) zapewnia kompleksową ochronę w sieciach TN-S oraz TN-C.

• Klasa C (typ 2): przeznaczony do instalacji odgromowej i przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona przed przepięciami łączeniowymi.
• Napięcie ciągłe 300 V AC: bezpieczna praca w sieciach o napięciu fazowym do 300 V (układy 230/400 V) – odporność na przepięcia bez ryzyka przebicia.
• Prąd udarowy nominalny 12,5 kA: zdolność do bezpiecznego odprowadzenia ładunku impulsu piorunowego wtórnego lub przepięcia łączeniowego o wartości do 12,5 kA.
• Konfiguracja 3+1 (L1, L2, L3 + N): dedykowana do sieci TN-S i TN-C, zapewnia ochronę każdej fazy oraz przewodu neutralnego – optymalne zabezpieczenie instalacji czteroprzewodowych.
• Kompaktowa budowa modułowa: łatwy montaż na szynie TH35 (DIN) w standardowej rozdzielnicy – nie wymaga dodatkowej przestrzeni.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami i normami branżowymi.

Zastosowanie

Ogranicznik przepięć klasy C VPU znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona instalacji elektrycznej oraz podłączonych urządzeń przed skutkami przepięć łączeniowych (np. załączanie transformatorów, silników, kondensatorów) oraz wyładowań atmosferycznych w postaci przepięć wtórnych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych: serwerownie, centrale alarmowe, systemy automatyki.
• Instalacje fotowoltaiczne – ochrona falowników i sieci AC po stronie odbiorczej.
• Obiekty użyteczności publicznej – szkoły, szpitale, hotele, centra handlowe.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilające. Ogranicznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z prądem znamionowym obwodu oraz wymaganiami dokumentacji technicznej. Moment dokręcania zacisków – stosować się do zaleceń producenta podanych w karcie katalogowej. Zaleca się stosowanie wkładki wymiennej lub modułowej w zależności od wersji.

FAQ

• Jaki jest prąd udarowy nominalny ogranicznika? Prąd udarowy nominalny wynosi 12,5 kA (impuls 8/20 µs).
• Jakie napięcie ciągłe (Uc) ma ten ogranicznik? Napięcie ciągłe wynosi 300 V AC – produkt jest przystosowany do sieci o napięciu fazowym do 300 V (np. 230/400 V).
• Czy mogę go używać w sieci TT? Konfiguracja 3+1 jest przewidziana głównie dla układów TN-S i TN-C. Do sieci TT zaleca się stosowanie wariantu 4+0 lub 1+1 – szczegóły w dokumentacji technicznej.
