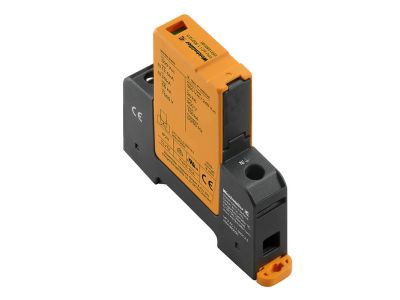

Ogranicznik przepięć klasy C VPU AC I 1 300/12.5 | 2591380000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C (typ 2), symbol 2591380000, oznaczony jako VPU AC I 1 300/12.5, przeznaczony jest do ochrony instalacji prądu przemiennego przed skutkami przepięć pochodzących od wyładowań atmosferycznych i łączeń. Najważniejsze parametry, wynikające bezpośrednio z oznaczenia, to napięcie 300 V AC oraz prąd wyładowczy 12,5 kA – wartości zapewniające skuteczną ochronę w typowych obwodach jednofazowych. Urządzenie montowane jest w rozdzielnicach na szynie TH35.

• Napięcie 300 V AC: idealnie dopasowane do instalacji o napięciu fazowym 230/240 V (system TN) – skutecznie odprowadza przepięcia bez ryzyka uszkodzenia izolacji odbiorników.
• Prąd wyładowczy 12,5 kA: wysoka zdolność do odprowadzania dużych impulsów prądowych, co zabezpiecza urządzenia elektroniczne i przewody przed skokami napięcia.
• Klasa C (typ 2): zgodny z przeznaczeniem do montażu w rozdzielnicach głównych i podrozdzielniach – zapewnia ochronę całej instalacji przed przepięciami przewodzonymi z sieci.
• Konstrukcja 1-biegunowa (I 1): umożliwia elastyczne konfiguracje – stosowany samodzielnie w obwodzie fazowym lub w zestawach wielobiegunowych do ochrony obwodów trójfazowych.
• Certyfikat CE i zgodność z europejskimi normami: gwarancja bezpieczeństwa i spełnienia wymogów dla aparatury modułowej w instalacjach niskiego napięcia.

Zgodność z Normami

Urządzenie posiada certyfikat CE, co potwierdza zgodność z obowiązującymi europejskimi normami dotyczącymi ograniczników przepięć i bezpieczeństwa elektrycznego. Producent deklaruje spełnienie wymogów dyrektywy niskonapięciowej oraz norm zharmonizowanych dla sprzętu do ochrony przed przepięciami (bez podawania konkretnych numerów norm w dostarczonych danych).

Zastosowanie

Ogranicznik przepięć klasy C przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, użyteczności publicznej i obiektach przemysłowych. Stosuje się go w następujących scenariuszach:

• Ochrona rozdzielnic głównych i podrozdzielni przed przepięciami pochodzącymi z sieci zasilającej.
• Zabezpieczenie wrażliwych odbiorników, takich jak komputery, serwery, sprzęt RTV/AGD, sterowniki PLC i oświetlenie LED, przed skutkami wyładowań atmosferycznych i łączeń.
• Montaż w szafach automatyki budynkowej (BMS) do ochrony zasilania systemów sterowania i sygnalizacji.
• Uzupełnienie zestawów ograniczników klasy B+C w instalacjach wymagających kaskadowej ochrony przepięciowej.

Wskazówki Montażowe

Montaż ogranicznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować moment dokręcania śrub zacisków zgodny z dokumentacją producenta (brak konkretnej wartości w danych wejściowych – zaleca się postępować według instrukcji dołączonej do produktu). Przekrój przewodów dobiera się do prądu obwodu i warunków zwarciowych, pamiętając o minimalnym przekroju 1,5 mm² dla połączeń ochronnych.

FAQ

• Jaki prąd wyładowczy ma ten ogranicznik? Zgodnie z oznaczeniem w nazwie (300/12.5) prąd wyładowczy nominalny (In) wynosi 12,5 kA. Wartość ta określa zdolność urządzenia do wielokrotnego odprowadzania impulsów przepięciowych o standardowym kształcie 8/20 µs.
• Do jakiego napięcia jest przeznaczony? Napięcie ciągłe pracy (Uc) wynosi 300 V AC, co jest typowym nominalnym napięciem dla ochrony obwodów jednofazowych 230 V. Może być stosowany w systemach TN, TT oraz IT przy zachowaniu odpowiednich konfiguracji.
• Czy ogranicznik posiada sygnalizację uszkodzenia? W dostarczonych danych nie ma informacji o sygnalizacji optycznej ani akustycznej. Zalecamy sprawdzenie dokumentacji producenta lub karty katalogowej, aby potwierdzić, czy wersja VPU AC I 1 300/12.5 wyposażona jest w taki wskaźnik.
