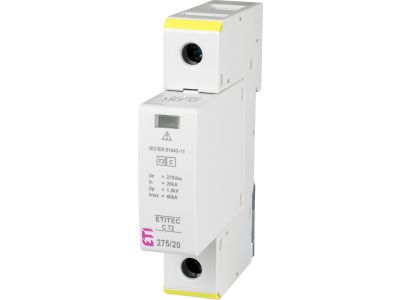

Ogranicznik przepięć, do instalacji mieszkaniowych, ETITEC C T2 275/20 1+0, typ T2 (C) | 002440393 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 1+0 to profesjonalne urządzenie modułowe zaprojektowane przez renomowanego producenta ETI, dedykowane do ochrony instalacji elektrycznych w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jako zabezpieczenie Typu 2 (klasa C), urządzenie to stanowi kluczowy element ochrony przed przepięciami łączeniowymi oraz skutkami pośrednich wyładowań atmosferycznych. Sercem urządzenia jest wysokowydajny warystor, który charakteryzuje się niezwykle krótkim czasem reakcji na pojawiające się przepięcie, co pozwala na skuteczne obniżenie napięcia do poziomu bezpiecznego dla odbiorników końcowych.

• Modułowa konstrukcja: Pozwala na szybką i bezproblemową wymianę zużytej wkładki warystorowej bez konieczności demontażu podstawy z szyny montażowej TH35.
• Optyczna sygnalizacja stanu: Wyraźny wskaźnik na czole urządzenia informuje o sprawności modułu; zmiana koloru na czerwony sygnalizuje konieczność wymiany wkładki.
• Wysoka zdolność odprowadzania prądów: Urządzenie zostało zoptymalizowane pod kątem obsługi dużych prądów wyładowczych, co gwarantuje długotrwałą niezawodność w trudnych warunkach sieciowych.
• Zabezpieczenie termiczne: Wewnętrzny mechanizm odłączający chroni ogranicznik przed przegrzaniem w przypadku uszkodzenia warystora.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013, co klasyfikuje go jako urządzenie Typu 2. Odpowiada on również stopniu II według klasyfikacji IEC 61643-11. Dodatkowo, produkt jest w pełni zgodny z dyrektywą RoHS, co oznacza, że w procesie produkcji wyeliminowano substancje niebezpieczne dla środowiska naturalnego.

Zastosowanie

Ogranicznik ETITEC C T2 275/20 1+0 znajduje zastosowanie przede wszystkim jako drugi stopień ochrony w kaskadowym systemie ochrony przeciwprzepięciowej. Jest montowany w podrozdzielnicach elektrycznych, gdzie chroni czułe urządzenia elektroniczne przed przepięciami indukowanymi oraz operacyjnymi (łączeniowymi). Dzięki napięciu trwałej pracy Uc wynoszącemu 275V, idealnie sprawdza się w standardowych sieciach niskiego napięcia. Jest to rozwiązanie dedykowane do ochrony obwodów jednofazowych w układach sieci, gdzie wymagane jest zabezpieczenie linii fazowej względem przewodu ochronnego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanego poziomu ochrony. Ogranicznik należy zamontować na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (zalecana łączna długość poniżej 0,5 metra), aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Przekroje przewodów: Należy stosować przewody o odpowiednim przekroju znamionowym, dostosowanym do prądów wyładowczych, co zapewnia stabilne odprowadzanie energii do uziomu.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Weryfikacja: Po zakończeniu prac należy sprawdzić, czy wskaźnik optyczny jest w kolorze zielonym (oznaczającym gotowość do pracy).

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie ETITEC C T2, w przypadku uszkodzenia (sygnalizowanego kolorem czerwonym) wymianie podlega jedynie wkładka warystorowa. Podstawa zamontowana na szynie pozostaje nienaruszona.

2. Co oznacza klasa T2 (C)?
Jest to drugi stopień ochrony, który redukuje przepięcia do poziomu bezpiecznego dla większości urządzeń AGD i podstawowej elektroniki. Montuje się go zazwyczaj za ogranicznikami typu T1 (klasy B) lub jako główny stopień w miejscach, gdzie nie ma ryzyka bezpośredniego uderzenia pioruna w linię zasilającą.

3. Czy ten model posiada styki zdalnej sygnalizacji?
Prezentowany model 1+0 (SKU 2440393) posiada optyczny wskaźnik uszkodzenia. Funkcja zdalnej sygnalizacji (styki pomocnicze) dostępna jest w wersjach oznaczonych symbolem RC.
