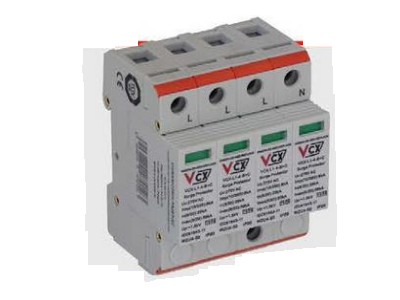

Ogranicznik przepięć klasy B+C 4P 8kA (T1T2-AC) | 490-34 Viplast

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy B+C (T1+T2) marki Viplast to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych oraz łączeniowych. Konstrukcja 4-polowa (4P) umożliwia pełną ochronę w układach sieciowych TN-S, zabezpieczając jednocześnie wszystkie fazy oraz przewód neutralny. Urządzenie charakteryzuje się prądem impulsowym o wartości 8 kA na pole, co pozwala na skuteczne odprowadzenie energii przepięciowej do ziemi, minimalizując ryzyko uszkodzenia czułych urządzeń elektronicznych i automatyki budynkowej.

• Hybrydowa ochrona T1+T2: Łączy w sobie cechy odgromnika i ochronnika przepięciowego, co eliminuje konieczność montażu dwóch osobnych modułów i stosowania dławików odsprzęgających.
• Wymienne wkładki: Zastosowanie wymiennych modułów pozwala na szybką konserwację i wymianę elementu roboczego po zadziałaniu, bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie obudowy informuje o sprawności urządzenia (kolor zielony) lub konieczności wymiany wkładki (kolor czerwony).
• Solidna obudowa: Wykonana z wysokiej jakości tworzywa odpornego na wysokie temperatury, co gwarantuje bezpieczeństwo pożarowe wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu użytkownik ma pewność, że urządzenie zachowa deklarowane parametry ochronne w krytycznych warunkach eksploatacji, a jego montaż jest zgodny z aktualnymi przepisami budowlanymi i energetycznymi.

Zastosowanie

Ogranicznik Viplast 490-34 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych. Jest idealnym rozwiązaniem do montażu w rozdzielnicach głównych jako pierwszy stopień ochrony. Skutecznie zabezpiecza:

• Sprzęt AGD i RTV w gospodarstwach domowych.
• Systemy sterowania inteligentnym domem i automatykę bramową.
• Serwerownie oraz infrastrukturę IT narażoną na przepięcia sieciowe.
• Układy zasilania pomp ciepła i instalacji fotowoltaicznych po stronie AC.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi oraz szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 metra), aby zminimalizować indukowany spadek napięcia.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych, zazwyczaj od 16 mm² do 25 mm² dla przewodów uziemiających.
• Moment dokręcania: Zaciski śrubowe należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Kolejność montażu: Urządzenie powinno być zainstalowane za głównym rozłącznikiem izolacyjnym, a przed wyłącznikami różnicowoprądowymi, aby uniknąć ich zbędnego wyzwalania podczas odprowadzania prądu udarowego.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, konstrukcja marki Viplast pozwala na wymianę jedynie uszkodzonego modułu (wkładki), który uległ zużyciu. Podstawa zamontowana na szynie pozostaje nienaruszona.

2. Co oznacza klasa B+C?
Jest to ochrona kombinowana. Klasa B (T1) chroni przed bezpośrednim uderzeniem pioruna w linię zasilającą, natomiast klasa C (T2) ogranicza przepięcia do poziomu bezpiecznego dla większości odbiorników elektrycznych.

3. Jak sprawdzić, czy ogranicznik jest nadal sprawny?
Należy regularnie kontrolować okienka inspekcyjne na wkładkach. Jeśli wskaźnik zmienił kolor z zielonego na czerwony, wkładka jest uszkodzona i nie zapewnia już ochrony, co wymaga jej niezwłocznej wymiany.
