Ogranicznik przepięć klasy B+C 4P 12,5kA (T1T2-AC) | 490-94 Viplast

Opis i Kluczowe Cechy

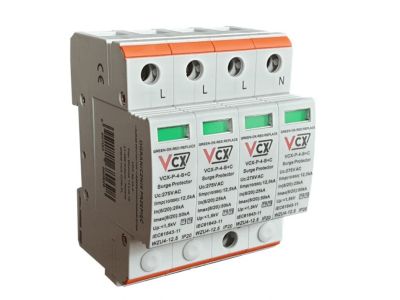

Ogranicznik przepięć klasy B+C (T1+T2) marki Viplast to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania trójfazowych instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Dzięki konstrukcji czteropolowej (4P), aparat zapewnia kompleksową ochronę wszystkich torów prądowych w układach sieciowych. Kluczowym parametrem urządzenia jest prąd impulsowy Iimp o wartości 12,5 kA na biegun, co pozwala na bezpieczne odprowadzenie energii pochodzącej z bezpośrednich wyładowań piorunowych w linię zasilającą lub instalację odgromową budynku.

• Hybrydowa ochrona T1+T2: Łączy w sobie cechy odgromnika i ochronnika przepięciowego, co eliminuje konieczność stosowania dławików odsprzęgających między stopniami ochrony.
• Wysoka zdolność odprowadzania: Prąd udarowy 12,5 kA (10/350 µs) gwarantuje wytrzymałość w najtrudniejszych warunkach burzowych.
• Wizualna sygnalizacja stanu: Wyraźne wskaźniki na froncie obudowy informują o sprawności modułów (kolor zielony) lub konieczności ich wymiany (kolor czerwony).
• Wymienne wkładki: Konstrukcja pozwala na szybką wymianę uszkodzonego modułu bez konieczności demontażu całej podstawy z szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w profesjonalnych systemach elektroenergetycznych. Ogranicznik spełnia wymagania normy IEC 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik Viplast 490-94 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest dedykowany do montażu w rozdzielnicach głównych jako pierwszy stopień ochrony. Idealnie sprawdza się w obiektach wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia wysokich przepięć jest znaczne. Chroni czułe urządzenia elektroniczne, systemy automatyki budynkowej, sprzęt AGD/RTV oraz falowniki w instalacjach fotowoltaicznych przed nieodwracalnym uszkodzeniem izolacji.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie montażowej DIN TH-35 mm w pozycji pionowej.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do spodziewanych prądów udarowych (typowo od 16 mm² do 35 mm² dla przewodu uziemiającego), co minimalizuje spadek napięcia na połączeniach.
• Długość przyłączy: Zgodnie z zasadą 0,5 metra, całkowita długość przewodów łączących ogranicznik z szyną uziemiającą i torami prądowymi powinna być jak najkrótsza, aby ograniczyć indukcję magnetyczną.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i odporność na drgania.

FAQ

1. Czy po zadziałaniu ogranicznika (wskaźnik czerwony) muszę wymieniać całe urządzenie?
Nie, konstrukcja marki Viplast umożliwia wymianę jedynie uszkodzonego modułu (wkładki), co znacznie obniża koszty eksploatacji i skraca czas przestoju instalacji.

2. Czy ten ogranicznik chroni przed skutkami uderzenia pioruna?
Tak, klasa B (T1) jest zaprojektowana specjalnie do odprowadzania prądów piorunowych, natomiast klasa C (T2) redukuje napięcie do poziomu bezpiecznego dla większości odbiorników energii.

3. Czy urządzenie wymaga dobezpieczenia?
W przypadku, gdy bezpiecznik główny w instalacji przekracza wartość wskazaną przez producenta (zazwyczaj 125A lub 160A gG), należy zastosować dodatkowe dobezpieczenie szeregowe w postaci bezpieczników topikowych.
