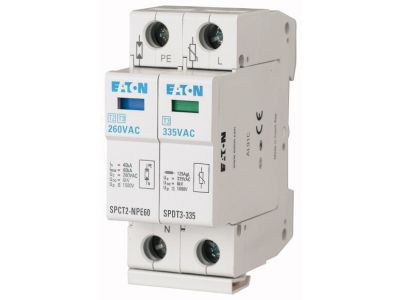

Ogranicznik przepięć klasa D 1+NPE 2,5kA, SPDT3-335-1+NPE | 170487 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPDT3-335-1+NPE o numerze katalogowym 170487 to zaawansowane urządzenie ochronne klasy D (Typ 3), zaprojektowane do precyzyjnego zabezpieczania końcowych odbiorników energii elektrycznej. Urządzenie to stanowi trzeci stopień ochrony w kaskadowym systemie przeciwprzepięciowym, eliminując pozostałości przepięć, które mogłyby uszkodzić czułą elektronikę. Dzięki konfiguracji 1+NPE, ogranicznik zapewnia pełną ochronę toru fazowego oraz neutralnego, co jest kluczowe w nowoczesnych instalacjach jednofazowych.

• Znamionowy prąd wyładowczy: Wartość 2,5 kA gwarantuje skuteczne odprowadzenie energii przepięciowej powstającej w wyniku operacji łączeniowych w sieci.
• Napięcie trwałej pracy: Parametr 335V AC pozwala na stabilną pracę urządzenia nawet w sieciach o podwyższonym napięciu roboczym.
• Kompaktowa budowa: Modułowa konstrukcja umożliwia szybki montaż w rozdzielnicach na standardowej szynie DIN.
• Wysoka jakość EATON: Renomowany producent gwarantuje powtarzalność parametrów technicznych i długowieczność komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia najwyższe standardy bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik SPDT3-335-1+NPE znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa dbałość o bezpieczeństwo urządzeń końcowych. Jest idealnym rozwiązaniem dla:

• Budownictwa mieszkaniowego: Ochrona sprzętu AGD, RTV oraz systemów inteligentnego domu (Smart Home).
• Sektora komercyjnego: Zabezpieczanie stacji roboczych, serwerów oraz systemów monitoringu wizyjnego.
• Przemysłu: Ochrona sterowników PLC, paneli HMI oraz czułych układów pomiarowych w szafach sterowniczych.
• Infrastruktury IT: Redukcja ryzyka przestojów spowodowanych awariami zasilaczy w urządzeniach sieciowych.

Wskazówki Montażowe

Dla zapewnienia optymalnej ochrony, montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Należy pamiętać o następujących zasadach:

• Lokalizacja: Urządzenie należy montować jak najbliżej chronionego odbiornika (maksymalna odległość przewodu nie powinna przekraczać 10 metrów).
• Montaż na szynie: Ogranicznik jest przystosowany do montażu na standardowej szynie TS35 (DIN).
• Przewody przyłączeniowe: Należy stosować przewody o odpowiednim przekroju, dbając o to, aby były one jak najkrótsze i prowadzone bez zbędnych pętli, co minimalizuje impedancję połączenia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem zalecanym przez producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

Czy ogranicznik klasy D może być stosowany samodzielnie?
Ogranicznik klasy D (Typ 3) jest przeznaczony do współpracy z ogranicznikami wyższych klas (Typ 1 i Typ 2). Samodzielne zastosowanie klasy D bez wcześniejszych stopni ochrony może być niewystarczające w przypadku bezpośredniego uderzenia pioruna w linię zasilającą.

Jaka jest główna funkcja konfiguracji 1+NPE?
Konfiguracja ta zapewnia ochronę różnicową i wspólną, zabezpieczając zarówno przewód fazowy względem neutralnego, jak i przewód neutralny względem ziemi, co jest standardem w bezpiecznych instalacjach TT i TN-S.

Czy urządzenie wymaga konserwacji?
Ogranicznik jest urządzeniem bezobsługowym, jednak zaleca się regularną kontrolę wzrokową wskaźnika stanu (jeśli występuje) po każdej burzy lub wystąpieniu awarii w sieci energetycznej.
