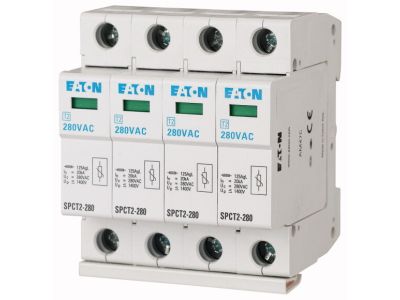

Ogranicznik przepięć klasa C 4-bieg. 20kA 280V, SPCT2-280/4 | 167596 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPCT2-280/4 o numerze katalogowym 167596 to zaawansowane urządzenie ochronne klasy C (Typ 2), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Jako model 4-biegunowy, idealnie nadaje się do systemów trójfazowych, zapewniając ochronę wszystkich przewodów fazowych oraz przewodu neutralnego. Znamionowy prąd wyładowczy In wynoszący 20 kA gwarantuje wysoką zdolność odprowadzania energii przepięciowej, co znacząco podnosi poziom bezpieczeństwa podłączonych odbiorników końcowych, takich jak elektronika użytkowa czy systemy automatyki przemysłowej.

• Napięcie znamionowe 280V: Zapewnia optymalny margines bezpieczeństwa w standardowych sieciach niskiego napięcia.
• Konstrukcja modułowa: Urządzenie przystosowane jest do szybkiego montażu w rozdzielnicach elektrycznych.
• Wymienne wkładki: Pozwalają na łatwą konserwację i wymianę modułu po zadziałaniu bez konieczności demontażu całej podstawy.
• Wskaźnik stanu: Optyczna sygnalizacja na czole urządzenia informuje o sprawności modułu ochronnego.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego skuteczność jako ogranicznika Typu 2. Dzięki certyfikacji uznanych laboratoriów, inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne w krytycznych warunkach eksploatacji, chroniąc mienie przed kosztownymi awariami wynikającymi z przepięć w sieci.

Zastosowanie

Ogranicznik SPCT2-280/4 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w obiektach przemysłowych. Jest dedykowany do montażu w rozdzielnicach głównych lub podrozdzielnicach jako drugi stopień ochrony (po ogranicznikach klasy B/Typ 1). Skutecznie chroni czułe urządzenia elektryczne przed przepięciami indukowanymi oraz operacjami łączeniowymi w sieci energetycznej. Jest to niezbędny element nowoczesnej instalacji elektrycznej, szczególnie w budynkach wyposażonych w zaawansowane systemy sterowania i sprzęt IT.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (zalecane poniżej 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych, co gwarantuje trwały kontakt elektryczny i odporność na wstrząsy.
• Przekrój przewodów: Należy stosować przewody o odpowiednim przekroju poprzecznym, dostosowanym do spodziewanych prądów wyładowczych, zgodnie z projektem instalacji.

FAQ

1. Czy wkładki w tym modelu są wymienne?
Tak, ogranicznik SPCT2-280/4 posiada konstrukcję z wymiennymi modułami, co pozwala na szybką regenerację ochrony po wystąpieniu awarii bez ingerencji w okablowanie.

2. Co oznacza klasa C (Typ 2) w tym urządzeniu?
Klasa C oznacza, że ogranicznik jest przeznaczony do ochrony przed przepięciami o mniejszej energii niż te bezpośrednie (klasa B), ale występującymi znacznie częściej, np. przepięcia indukowane lub łączeniowe.

3. Czy urządzenie wymaga dodatkowego dobezpieczenia?
Tak, w zależności od prądu zwarciowego w miejscu montażu oraz wartości bezpieczników głównych, może być wymagane zastosowanie dobezpieczenia w postaci bezpieczników topikowych gG/gL.
