Ogranicznik przepięć klasa C 3P+NPE 40kA, SPCT2-335-3+NPE | 167622 Eaton

Alternatywny kod produktu: SPCT2-335-3+NPE

Opis i Kluczowe Cechy

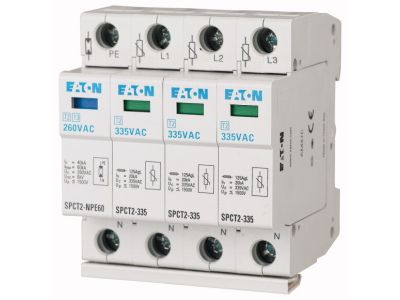

Ogranicznik przepięć klasy C (typ 2) SPCT2-335-3+NPE (nr katalogowy 167622) o zdolności tłumienia impulsów prądowych do 40 kA (8/20 µs) w konfiguracji 3P+NPE przeznaczony jest do ochrony instalacji elektrycznych przed przepięciami pochodzącymi z wyładowań atmosferycznych oraz łączeniowych. Montowany na szynie TH35, stanowi niezawodne zabezpieczenie w rozdzielnicach głównych i podrozdzielnicach.

• Klasa C (typ 2): Zgodnie z ogólnie przyjętą klasyfikacją zapewnia ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w instalacjach odbiorczych, ograniczając napięcie na zaciskach chronionych urządzeń.
• Zdolność tłumienia 40 kA (8/20 µs): Wysoka wytrzymałość impulsowa gwarantuje skuteczne odprowadzenie energii przepięcia do ziemi, minimalizując ryzyko uszkodzenia wrażliwych odbiorników.
• Konfiguracja 3P+NPE: Ochrona trzech faz oraz przewodu neutralnego w układzie sieci TN-S – jedna sekcja NPE (Neutral-Protective Earth) pozwala na szybkie rozładowanie napięcia między przewodem neutralnym a ochronnym.
• Montaż na szynie TH35 (DIN): Standardowa szerokość modułu (zależna od konstrukcji) umożliwia łatwy i szybki montaż w rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów.
• Oznaczenie stanu zadziałania: Wbudowany wskaźnik mechaniczny (jeśli występuje w modelu) informuje o uszkodzeniu ogranicznika, ułatwiając diagnostykę i planowanie wymiany.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących ochrony przeciwprzepięciowej, co potwierdza oznakowanie CE. Przeznaczony do instalacji w systemach niskiego napięcia zgodnie z ogólnymi wytycznymi dla ograniczników klasy C.

Zastosowanie

Ogranicznik SPCT2-335-3+NPE znajduje zastosowanie w obiektach, gdzie wymagana jest niezawodna ochrona przed przepięciami – zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Sprawdza się w różnorodnych scenariuszach:

• Ochrona rozdzielnic głównych w budynkach mieszkalnych oraz biurowych przed przepięciami pochodzącymi z sieci zasilającej.
• Zabezpieczenie podrozdzielnic w obiektach przemysłowych, gdzie montowane są sterowniki PLC, układy automatyki lub zasilacze impulsowe.
• Stosowanie w obwodach, w których występują wrażliwe urządzenia elektroniczne, np. serwery, sprzęt RTV, centrale alarmowe czy oświetlenie LED.
• Instalacje w strefach o zwiększonym ryzyku wystąpienia przepięć łączeniowych, np. w pobliżu silników, transformatorów lub układów kompensacji mocy biernej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP do 1 kV, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Ogranicznik należy zamontować na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów łączących należy dobrać do prądu spodziewanego w obwodzie, zgodnie z projektem instalacji. Moment dokręcania zacisków oraz długość odizolowanej żyły – według dokumentacji producenta (np. 2,5 Nm dla przewodów 1,5–25 mm²). Zaleca się stosowanie możliwie krótkich połączeń (zalecenie ogólnobranżowe), aby zminimalizować indukcyjność toru odprowadzania impulsu. Przed pracą należy uziemić rozdzielnicę.

FAQ

• Jaką konfigurację sieci obsługuje ogranicznik 3P+NPE? Urządzenie przeznaczone jest do sieci typu TN-S, gdzie przewód neutralny (N) i ochronny (PE) są prowadzone oddzielnie. Sekcja NPE rozładowuje przepięcia między N a PE, zapewniając ochronę wszystkich trzech faz oraz neutralnego.
• Czy ogranicznik wymaga wymiany po każdym zadziałaniu? Po przepięciu, które mogło spowodować uszkodzenie warystorów, należy sprawdzić wskaźnik mechaniczny (jeśli występuje). Zmiana koloru na czerwony lub wyświetlenie znaku świadczy o konieczności wymiany. W przypadku braku wskaźnika zaleca się okresową kontrolę (np. co 2 lata) lub wymianę po intensywnych wyładowaniach.
• Jaki jest stopień ochrony IP tego ogranicznika? W danych producenta nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic zapewnia ochronę IP20 od strony czołowej. Ostateczna szczelność zależy od obudowy rozdzielnicy – należy dobrać ją do warunków środowiskowych zgodnie z normą PN-EN 60529.
