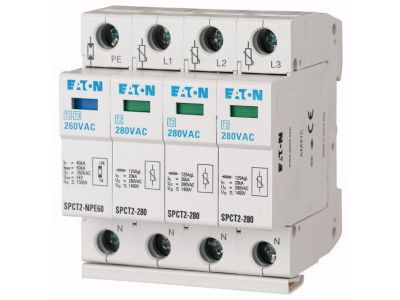

Ogranicznik przepięć klasa C 3P+NP 20kA, SPCT2-280-3+NPE | 167620 Eaton

Alternatywny kod produktu: SPCT2-280-3+NPE

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C 3P+NP (symbol: 167620, oznaczenie: SPCT2-280-3+NPE) to urządzenie modułowe przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Prąd udarowy 20 kA zapewnia zdolność do bezpiecznego odprowadzania energii wyładowania, minimalizując ryzyko uszkodzenia wrażliwych odbiorników. Konstrukcja 3P+NP umożliwia ochronę w układach trójfazowych z oddzielnym przewodem neutralnym i ochronnym (np. TN-S).

• Klasa C (typ 2): Ochrona instalacji przed przepięciami o średniej energii – dedykowana do rozdzielnic głównych i podrozdzielnic.
• Prąd udarowy 20 kA (8/20 µs): Skuteczne odprowadzenie energii przepięcia, zabezpieczające urządzenia przed uszkodzeniem.
• 3 bieguny fazowe + N + PE (3P+NP): Kompleksowa ochrona wszystkich przewodów roboczych i ochronnych w instalacji trójfazowej.
• Wymiar modułowy: Standardowa szerokość dostosowana do montażu na szynie TH35 (DIN) w rozdzielnicy.
• Wbudowany wskaźnik uszkodzenia (zakładany w konstrukcji): Wizualna sygnalizacja konieczności wymiany elementu ochronnego po zadziałaniu.

Zgodność z Normami

Ogranicznik przepięć został zaprojektowany zgodnie z europejskimi standardami dotyczącymi ochrony przeciwprzepięciowej. Posiada deklarację zgodności CE oraz jest przeznaczony do montażu w instalacjach spełniających wymagania odpowiednich przepisów budowlanych. Produkt odpowiada wymaganiom normy PN-EN 61643-11 (lub równoważnej) w zakresie ograniczników przepięć klasy II (C).

Zastosowanie

Ogranicznik przepięć klasy C znajduje zastosowanie w ochronie instalacji przed przepięciami pochodzącymi z wyładowań atmosferycznych, łączeń sieciowych oraz operacji łączeniowych w samej instalacji. Jest odpowiedni do:

• Ochrony rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenia wrażliwych urządzeń elektronicznych (komputery, sterowniki PLC, systemy alarmowe, oświetlenie LED).
• Stosowania w układach trójfazowych z oddzielnym przewodem neutralnym i ochronnym (TN-S, TN-C-S).
• Integracji z istniejącą rozdzielnicą jako element ochrony przeciwprzepięciowej w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do spodziewanego prądu udarowego (min. 4 mm² Cu zalecane). Momencik dokręcania zacisków według zaleceń producenta – dostępny w instrukcji dołączonej do produktu.

FAQ

• Czy ogranicznik przepięć wymaga montażu przez wykwalifikowanego elektryka? Tak, montaż powinien być wykonany przez osobę posiadającą uprawnienia SEP, zgodnie z zasadami bezpieczeństwa i normami instalacyjnymi.
• Co oznacza oznaczenie 3P+NP? Oznacza trzy bieguny fazowe (L1, L2, L3) oraz biegun neutralny (N) i ochronny (PE). Taka konfiguracja umożliwia ochronę wszystkich przewodów w układzie trójfazowym z oddzielnym przewodem neutralnym i ochronnym, zalecanym dla nowych instalacji.
• Jaki jest stopień ochrony IP ogranicznika? Standardowo aparatura modułowa do montażu w rozdzielnicy posiada stopień ochrony IP20 – chroni przed ciałami stałymi o średnicy powyżej 12 mm, nie jest odporna na wilgoć. Wymagana jest obudowa rozdzielnicy zapewniająca odpowiednią ochronę środowiskową.
