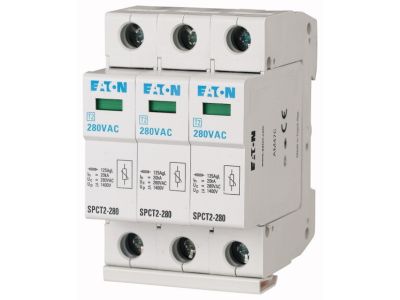

Ogranicznik przepięć klasa C 3-bieg. 20kA 280V, SPCT2-280/3 | 167595 Eaton

Alternatywny kod produktu: SPCT2-280/3

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C (typ 2) SPCT2-280/3 (nr kat. 167595) przeznaczony jest do ochrony instalacji trójfazowej przed przepięciami pochodzącymi od wyładowań atmosferycznych oraz łączeniowych. Dzięki prądowi udarowemu 20 kA skutecznie odprowadza energię przepięcia, zabezpieczając wrażliwe odbiorniki. Napięcie ciągłej pracy 280 V jest dobrane do sieci 230/400 V AC. Trzy bieguny zapewniają ochronę wszystkich przewodów fazowych.

• Prąd udarowy 20 kA: wysoka zdolność odprowadzania energii przepięciowej, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Napięcie ciągłej pracy 280 V: dopasowanie do standardowych sieci niskiego napięcia, gwarantuje niezawodną ochronę w warunkach normalnej pracy.
• Klasa C (typ 2): podstawowa ochrona przeciwprzepięciowa w rozdzielnicach głównych i podrzędnych, redukująca przepięcia łączeniowe i resztkowe po wyładowaniach.
• Trzy bieguny: kompleksowa ochrona obwodu trójfazowego bez konieczności stosowania dodatkowych modułów.
• Kompaktowa konstrukcja na szynę TH35: szybki montaż w standardowej rozdzielnicy, oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego obowiązującymi w Unii Europejskiej.

Zastosowanie

Ogranicznik przepięć SPCT2-280/3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona instalacji i urządzeń przed skutkami przepięć. Idealnie sprawdza się w obiektach mieszkalnych, biurowych oraz przemysłowych.

• Ochrona rozdzielnic głównych w budynkach jednorodzinnych i wielorodzinnych.
• Zabezpieczenie instalacji w obiektach biurowych i użyteczności publicznej.
• Ochrona urządzeń wrażliwych, takich jak sterowniki PLC, przemienniki częstotliwości czy systemy alarmowe.
• Stosowanie w rozdzielnicach przemysłowych jako ochrona podstawowa przed przepięciami atmosferycznymi i łączeniowymi.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Ogranicznik należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać do prądu zwarciowego w instalacji oraz zaleceń producenta (w karcie katalogowej). Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną.

FAQ

• Jaki prąd udarowy ma ten ogranicznik? Prąd udarowy wynosi 20 kA (I_max). Zapewnia to skuteczne odprowadzenie energii przepięciowej.
• Do jakiego napięcia mogę go stosować? Napięcie ciągłej pracy (Uc) wynosi 280 V AC, co odpowiada standardowej sieci 230/400 V. Urządzenie jest dedykowane do instalacji trójfazowych.
• Czy po przepięciu wymaga wymiany? Ograniczniki klasy C (typ 2) ulegają degradacji przy każdym zadziałaniu. Zaleca się sprawdzenie stanu technicznego po silnym wyładowaniu – w razie wątpliwości należy wymienić moduł.
