Ogranicznik przepięć klasa C 2-bieg. 20kA 280V, SPCT2-280/2 | 167594 Eaton

Opis i Kluczowe Cechy

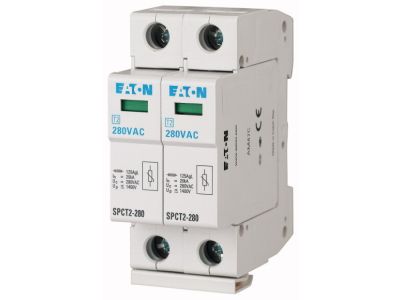

Ogranicznik przepięć EATON SPCT2-280/2 to zaawansowane urządzenie ochronne klasy C (Typ 2), zaprojektowane do skutecznej eliminacji przepięć komutacyjnych oraz tych wywołanych pośrednimi wyładowaniami atmosferycznymi. Jako produkt renomowanej marki EATON, model ten charakteryzuje się wysoką niezawodnością i precyzją działania w systemach dwubiegunowych. Znamionowy prąd wyładowczy In o wartości 20 kA na biegun gwarantuje bezpieczne odprowadzenie energii przepięcia do ziemi, chroniąc czułe odbiorniki końcowe oraz infrastrukturę kablową.

• Konstrukcja 2-biegunowa: Umożliwia kompleksowe zabezpieczenie obwodów w układach sieciowych wymagających ochrony dwóch torów prądowych.
• Napięcie trwałej pracy Uc 280V: Zapewnia stabilną pracę urządzenia nawet przy niewielkich wahaniach napięcia w sieci zasilającej.
• Wymienne wkładki: Modułowa budowa pozwala na szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Optyczna sygnalizacja na czole urządzenia informuje instalatora o sprawności modułu lub konieczności jego wymiany.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla ochronników Typu 2. Dzięki temu projektanci i wykonawcy mają pewność, że produkt zachowa deklarowane parametry ochronne przez cały okres eksploatacji, zapewniając koordynację z innymi stopniami ochrony w budynku.

Zastosowanie

Ogranicznik SPCT2-280/2 znajduje szerokie zastosowanie w rozdzielnicach głównych i podrozdzielnicach. Jest dedykowany do ochrony:

• Budynków mieszkalnych jednorodzinnych i wielorodzinnych przed skutkami przepięć wewnątrzsieciowych.
• Obiektów komercyjnych oraz biurowych, gdzie kluczowa jest ciągłość pracy systemów IT i oświetlenia.
• Infrastruktury przemysłowej, zabezpieczając sterowniki PLC, falowniki oraz inne zaawansowane układy automatyki.
• Systemów zasilania awaryjnego, gdzie stabilność napięcia jest krytycznym parametrem pracy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik EATON SPCT2-280/2 należy montować na standardowej szynie TS 35 mm (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (poniżej 0,5 m), aby zminimalizować impedancję pętli.
• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych, co gwarantuje trwały styk elektryczny i odporność na drgania.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju, dostosowanym do spodziewanych prądów wyładowczych, co zapewnia bezpieczny przepływ energii do uziomu.
• Koordynacja: W przypadku rozbudowanych instalacji należy pamiętać o zachowaniu selektywności i koordynacji z ogranicznikami klasy B (Typ 1) oraz D (Typ 3).

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej konstrukcji serii SPCT2, wymianie podlega jedynie uszkodzona wkładka (moduł), podczas gdy podstawa zamontowana na szynie DIN pozostaje nienaruszona.

2. Jak sprawdzić, czy ogranicznik jest nadal sprawny?
Każdy moduł posiada okienko inspekcyjne. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje uszkodzenie termiczne elementu i konieczność jego niezwłocznej wymiany.

3. Czy ogranicznik SPCT2-280/2 chroni przed bezpośrednim uderzeniem pioruna w linię?
Jest to ogranicznik klasy C (Typ 2), przeznaczony do ochrony przed przepięciami indukowanymi oraz łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania, instalacja powinna być wyposażona dodatkowo w ogranicznik klasy B (Typ 1).
