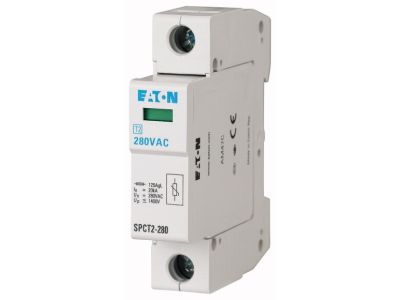

Ogranicznik przepięć klasa C 1-bieg. 20kA 280V, SPCT2-280/1 | 167593 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPCT2-280/1 to wysokiej klasy urządzenie ochronne typu 2 (dawniej klasa C), zaprojektowane do skutecznego zabezpieczania instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (In) na poziomie 20 kA, co pozwala na bezpieczne odprowadzenie energii przepięcia do ziemi, chroniąc tym samym czułą aparaturę modułową oraz odbiorniki końcowe. Maksymalne napięcie trwałej pracy Uc wynosi 280V AC, co zapewnia stabilność pracy w standardowych sieciach niskiego napięcia. Konstrukcja modułowa o szerokości jednego modułu (18mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

• Znamionowy prąd wyładowczy (8/20) µs: 20 kA na biegun.
• Maksymalny prąd wyładowczy Imax: gwarantuje wysoką wytrzymałość przy ekstremalnych skokach napięcia.
• Napięciowy poziom ochrony Up: zredukowany do poziomu bezpiecznego dla większości urządzeń domowych i przemysłowych.
• Wymienne wkłady: pozwalają na szybką konserwację bez konieczności demontażu całej podstawy z szyny DIN.
• Optyczny wskaźnik stanu: umożliwia natychmiastową weryfikację sprawności elementu zabezpieczającego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla urządzeń ochrony przeciwprzepięciowej niskiego napięcia. Dzięki certyfikacji uznanego producenta, jakim jest EATON, instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami rozdziału energii i spełnia wymogi techniczne stawiane przed budownictwem mieszkaniowym oraz obiektami przemysłowymi.

Zastosowanie

Ogranicznik SPCT2-280/1 znajduje szerokie zastosowanie w wielostopniowych systemach ochrony przeciwprzepięciowej. Jest dedykowany do montażu w rozdzielnicach głównych i podrozdzielnicach jako drugi stopień ochrony (T2). Idealnie sprawdza się w:

• Budownictwie mieszkaniowym: ochrona sprzętu AGD, RTV oraz systemów inteligentnego domu.
• Budynkach użyteczności publicznej: zabezpieczenie systemów oświetleniowych i infrastruktury IT.
• Przemyśle: ochrona układów sterowania, falowników oraz szaf automatyki przed przepięciami powstającymi wewnątrz sieci na skutek pracy dużych obciążeń indukcyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – zgodnie z zasadą kaskadowości, powinny być one jak najkrótsze (poniżej 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów. Zaleca się stosowanie odpowiednich przekrojów przewodów miedzianych, dostosowanych do prądów wyładowczych, oraz dokręcanie zacisków z momentem określonym przez producenta, co zapobiega przegrzewaniu się styków. Urządzenie powinno być poprzedzone odpowiednim dobezpieczeniem, jeśli prąd zwarciowy w punkcie montażu przekracza wartości dopuszczalne dla ogranicznika.

FAQ

• Czy ogranicznik wymaga wymiany po każdym wyładowaniu? Nie, urządzenie jest wielorazowe, dopóki optyczny wskaźnik na czole wkładu pozostaje zielony. Zmiana koloru na czerwony sygnalizuje konieczność wymiany wkładu.
• Czy SPCT2-280/1 chroni przed bezpośrednim uderzeniem pioruna w linię? Jako ogranicznik typu 2, służy on głównie do redukcji przepięć indukowanych i łączeniowych. W przypadku ryzyka bezpośredniego wyładowania, system powinien być uzupełniony o ogranicznik typu 1 (klasa B).
• Czy montaż może wykonać osoba bez uprawnień? Ze względu na bezpieczeństwo oraz wymogi prawne, montaż aparatury modułowej powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP.
