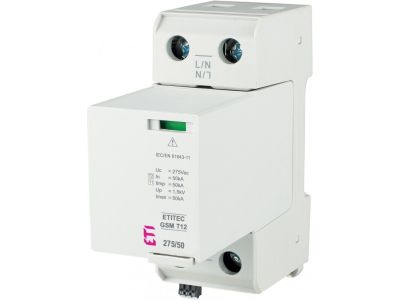

Ogranicznik przepięć, iskiernik Iimp=50kA, ETITEC GSM T12 275/50 1+0 RC, typ T1+T2 (B+C) | 002440721 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 275/50 1+0 RC to modułowe zabezpieczenie klasy Typ 1 i Typ 2 do montażu w rozdzielnicy głównej. Zaprojektowany z iskiernikiem GDT (gas discharge tube), zapewnia skuteczną ochronę instalacji elektrycznych przed przepięciami spowodowanymi wyładowaniami atmosferycznymi i przepięciami łączeniowymi. Wysoki prąd udarowy Iimp=50kA gwarantuje odporność na bezpośrednie uderzenia pioruna. Produkt wyposażony w opcjonalny styk zdalnej sygnalizacji uszkodzenia (wersja RC) oraz optyczny wskaźnik stanu pracy.

• Klasa ochrony Typ 1 i Typ 2 (T1+T2): Łączy funkcjonalność zabezpieczenia przeciwprzepięciowego klasy B (Typ 1) i klasy C (Typ 2), zapewniając kompleksową ochronę od strony sieci zasilającej.
• Iskiernik GDT (gas discharge tube): Technologia wyładowania gazowego eliminuje prąd upływu, zwiększając efektywność ochrony i trwałość ogranicznika.
• Prąd udarowy Iimp=50kA: Wysoka odporność na bezpośrednie wyładowania piorunowe – kluczowy parametr dla stref o wysokim ryzyku burzowym.
• Wysoka impedancja wejściowa: Brak prądu upływu podczas normalnej pracy – brak strat energii i zakłóceń w instalacji.
• Wskaźnik optyczny uszkodzenia: Zielone okienko sygnalizuje sprawność, brak koloru zielonego wskazuje na konieczność wymiany modułu.
• Styk zdalnej sygnalizacji RC (wersja 1+0 RC): Możliwość podłączenia do systemów monitoringu lub centralnego sterowania – szybka reakcja na awarię zabezpieczenia.
• Modułowa konstrukcja: Szybka wymiana wkładki GDT bez demontażu podstawy – minimalizuje czas przestoju instalacji.

Zgodność z Normami

Ogranicznik przepięć ETITEC GSM T12 spełnia wymagania normy PN-EN 61643-11 dla ograniczników przepięć niskonapięciowych klasy Typ 1 i Typ 2. Produkt posiada deklarację zgodności CE oraz certyfikację RoHS, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i ekologii.

Zastosowanie

Ogranicznik iskiernikowy ETITEC GSM T12 275/50 1+0 RC przeznaczony jest do ochrony instalacji elektrycznych w rozdzielnicach głównych. Skutecznie chroni przed przepięciami w sieciach o napięciu znamionowym 230/400V AC.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych i przemysłowych przed skutkami wyładowań atmosferycznych.
• Zabezpieczenie wrażliwej aparatury elektronicznej (np. sterowników PLC, falowników) w instalacjach przemysłowych.
• Ochrona sieci telekomunikacyjnych i systemów zasilania awaryjnego w obiektach krytycznych.
• Stosowanie w instalacjach fotowoltaicznych jako ochrona przeciwprzepięciowa stron DC i AC.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP na szynie DIN w rozdzielnicy głównej. Podłączenie należy wykonać zgodnie z normą PN-HD 60364-5-534. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się, że nie ma możliwości przypadkowego załączenia. Ogranicznik należy montować w miejscach suchych i dobrze wentylowanych, z dala od źródeł ciepła. Styk RC (jeśli używany) podłączyć zgodnie z dokumentacją systemu monitoringu. Regularnie sprawdzać stan wskaźnika optycznego – zielone okienko potwierdza sprawność.

FAQ

• Czy ogranicznik ETITEC GSM T12 wymaga okresowej konserwacji? Nie – produkt nie wymaga konserwacji, jednak zalecane jest okresowe sprawdzanie wskaźnika optycznego (co 6-12 miesięcy) oraz stanu połączeń elektrycznych.
• Jaka jest maksymalna trwałość wkładki GDT? Trwałość wkładki zależy od warunków eksploatacji (częstotliwości występowania przepięć), jednak typowo wynosi 10-15 lat. W razie awarii sygnalizowanej brakiem zielonego koloru okienka, wymiana wkładki jest konieczna.
• Czy można stosować ogranicznik w instalacjach zasilanych z sieci TT? Tak – wersja 1+0 RC dedykowana jest do sieci TN i TT, gdzie wymagana jest ochrona przeciwprzepięciowa z iskiernikiem między fazą a neutralnym/ziemia.
