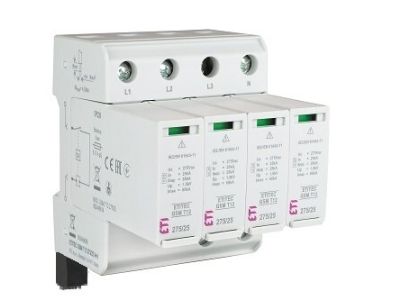

Ogranicznik przepięć, iskiernik Iimp=25kA, TT, ETITEC GSM T12 275/25 3+1 RC, typ T1+T2 (B+C) | 002440611 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC GSM T12 275/25 (symbol 002440611) to modułowy iskiernikowy (GDT) układ ochrony klasy Typ 1 i Typ 2, przeznaczony do montażu w rozdzielnicy głównej. Zapewnia skuteczną ochronę instalacji elektrycznych przed przepięciami piorunowymi i łączeniowymi. Wersja 3+1 RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia i optyczny wskaźnik stanu pracy.

• Klasa ochrony Typ 1+Typ 2 (B+C): Jednoczesna ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi – kompleksowa ochrona całej instalacji.
• Iiskiernik GDT (Gas Discharge Tube): Technologia bez prądu upływu zapewnia wysoką trwałość i efektywność ochrony – brak strat energii w trybie czuwania.
• Prąd znamionowy wyładowczy Iimp=25kA: Odporność na bardzo duże impulsy prądowe, zapewnia długotrwałą ochronę nawet w ekstremalnych warunkach atmosferycznych.
• Sygnalizacja uszkodzenia (wersja RC): Zielone okienko sygnalizuje sprawność, brak koloru zielonego wskazuje na konieczność wymiany wkładki. Możliwość podłączenia styków zdalnej sygnalizacji do systemów monitoringu.
• Modułowa konstrukcja 3+1: Trzy bieguny fazowe z iskiernikami GDT oraz jeden biegun N-PE z iskiernikiem – dedykowany do sieci typu TT. Szybka wymiana wkładki bez demontażu podstawy.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 dla ochronników przepięć klasy Typ 1 i Typ 2. Posiada oznaczenie CE i deklarację zgodności z dyrektywą RoHS. Zastosowanie iskiernika GDT gwarantuje zgodność z wymaganiami dotyczącymi odporności na impulsy piorunowe.

Zastosowanie

Ogranicznik ETITEC GSM T12 275/25 3+1 RC przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych i infrastrukturze krytycznej.

• Ochrona rozdzielnicy głównej w sieciach typu TT – zabezpieczenie przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowanie w budynkach zasilanych z sieci kablowej – ochrona przed indukowanymi przepięciami w instalacji.
• Ochrona wrażliwej aparatury elektronicznej (np. systemy automatyki, zasilacze, urządzenia IT) przed skutkami zwarć i przepięć.
• Zastosowanie w obiektach o wysokim ryzyku wyładowań atmosferycznych – stacje transformatorowe, linie napowietrzne zasilające.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, bezpośrednio na wejściu zasilania. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Połączenia należy wykonać przewodami o odpowiednim przekroju (min. 4 mm² dla prądu Iimp=25kA), zgodnie z oznaczeniami na ograniczniku. Po montażu należy sprawdzić poprawność sygnalizacji stanu pracy. Regularne przeglądy techniczne powinny obejmować kontrolę wskaźnika uszkodzenia i stanu połączeń.

FAQ

• Co oznacza symbol 3+1 w ograniczniku? Oznacza to konfigurację urządzenia składającą się z trzech biegunów fazowych z iskiernikami GDT oraz jednego bieguna neutralno-ochronnego N-PE wyposażonego w iskiernik – dedykowaną dla sieci typu TT.
• Jakie są korzyści z zastosowania iskiernika GDT? Technologia GDT charakteryzuje się brakiem prądu upływu, co zwiększa trwałość i efektywność ochrony. Iskiernik skutecznie odprowadza impulsy prądowe nawet przy bardzo wysokich wartościach Iimp.
• Czy ogranicznik wymaga okresowej wymiany? Tak – w przypadku awarii, sygnalizowanej brakiem zielonego koloru w okienku lub zanikiem sygnału zdalnej sygnalizacji, należy wymienić wkładkę GDT. Wymiana jest prosta dzięki modułowej konstrukcji.
