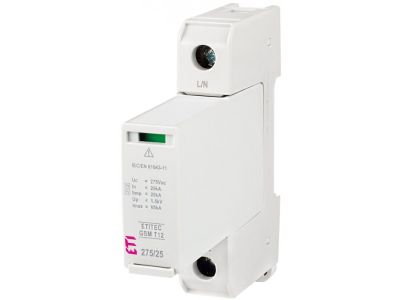

Ogranicznik przepięć, iskiernik Iimp=25kA, ETITEC GSM T12 275/25 1+0, typ T1+T2 (B+C) | 002440600 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 T1+T2 (symbol 002440600) o prądzie wyładowczym Iimp=25kA to modułowe zabezpieczenie klasy Typ 1 i Typ 2 do montażu w rozdzielnicy głównej. Chroni instalację przed przepięciami wywołanymi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Wyposażony w iskiernik GDT (Gas Discharge Tube) zapewnia skuteczną ochronę bez prądu upływu, a optyczny wskaźnik uszkodzenia sygnalizuje stan sprawności urządzenia.

• Prąd wyładowczy Iimp=25kA: Wysoka odporność na udary piorunowe i przepięcia, zapewniająca trwałą ochronę instalacji.
• Klasa Typ 1 i Typ 2 (T1+T2): Kompleksowa ochrona w jednej wkładce – zarówno przed bezpośrednimi wyładowaniami atmosferycznymi, jak i przepięciami łączeniowymi.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność, brak koloru oznacza awarię – ułatwia szybką identyfikację stanu technicznego.
• Modułowa konstrukcja z szybką wymianą wkładki: Nie wymaga demontażu podstawy – wymiana uszkodzonego modułu zajmuje kilka sekund, minimalizując czas przestoju instalacji.
• Brak prądu upływu: Zwiększa efektywność działania i redukuje straty energii, co jest kluczowe w instalacjach wrażliwych na zakłócenia.

Zgodność z Normami

Ogranicznik przepięć ETITEC GSM T12 T1+T2 spełnia wymagania normy PN-EN 61643-11 dla ograniczników przepięć niskiego napięcia oraz dyrektywy RoHS dotyczącej substancji niebezpiecznych. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 T1+T2 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz infrastrukturze krytycznej.

• Rozdzielnice główne budynków mieszkalnych i biurowych – ochrona przed przepięciami atmosferycznymi i łączeniowymi.
• Instalacje przemysłowe z napędami i urządzeniami wrażliwymi na zakłócenia – zabezpieczenie przed uszkodzeniami spowodowanymi przez przepięcia.
• Obiekty infrastruktury krytycznej (szpitale, centra danych) – niezawodna ochrona wrażliwego sprzętu elektronicznego.
• Systemy fotowoltaiczne – ochrona falowników i innych elementów instalacji PV przed przepięciami.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Urządzenie należy zainstalować na szynie DIN w rozdzielnicy głównej, zachowując odpowiednie odstępy od innych elementów. Zaleca się podłączenie przewodów zgodnie z oznaczeniami na obudowie (L-N-PE), dbając o właściwe napięcie znamionowe 275V AC. Po montażu sprawdzić działanie wskaźnika uszkodzenia. W przypadku awarii wymienić wkładkę GDT – modułowa konstrukcja umożliwia szybką wymianę bez demontażu podstawy.

FAQ

• Jakie jest maksymalne napięcie pracy ogranicznika? Napięcie znamionowe wynosi 275V AC, co jest standardem dla instalacji jednofazowych 230V z uwzględnieniem dopuszczalnych wahań sieci.
• Czy ogranicznik wymaga specjalnych warunków montażowych? Urządzenie należy instalować w suchym środowisku wewnątrz rozdzielnicy, z dala od źródeł ciepła. Nie zaleca się montażu w miejscach narażonych na wilgoć lub kondensację pary wodnej.
• Jak rozpoznać uszkodzenie ogranicznika? Optyczny wskaźnik uszkodzenia zmienia kolor z zielonego na czerwony, co sygnalizuje konieczność wymiany wkładki GDT. Brak sygnalizacji oznacza brak zasilania lub awarię samego wskaźnika.
