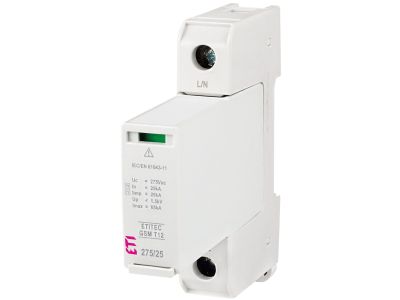

Ogranicznik przepięć, iskiernik Iimp=25kA, ETITEC GSM T12 275/25 1+0 RC, typ T1+T2 (B+C) | 002440601 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 (symbol 002440601) to modułowe zabezpieczenie klasy Typ 1 i Typ 2 (B+C) przeznaczone do montażu w rozdzielnicy głównej. Zaprojektowany do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi, zapewnia skuteczną redukcję wysokich energii udarowych. Wersja RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia i optyczny wskaźnik stanu pracy.

• Klasa ochrony Typ 1 i Typ 2 (B+C): Zapewnia kompleksową ochronę od strony sieci zasilającej (Typ 1) i od strony odbiorników (Typ 2), łącznie z ochroną przewodu neutralnego.
• Iimp=25 kA (prąd udarowy piorunowy): Wysoka odporność na bezpośrednie wyładowania atmosferyczne – minimalizuje ryzyko uszkodzeń w instalacji.
• Iskiernik GDT (Gas Discharge Tube): Technologia gaszenia łuku w rurce wyładowczej zapewnia natychmiastową reakcję na przepięcia i brak prądu upływu w stanie normalnej pracy.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność urządzenia; brak koloru zielonego wskazuje awarię wymagającą wymiany modułu.
• Styki zdalnej sygnalizacji (wersja RC): Możliwość podłączenia do systemów monitoringu – natychmiastowe powiadomienie o awarii ogranicznika.
• Modułowa konstrukcja: Szybka wymiana wkładki GDT bez demontażu podstawy – skrócenie czasu przestoju instalacji podczas serwisu.

Zgodność z Normami

Ogranicznik ETITEC GSM T12 spełnia wymagania normy PN-EN 61643-11 dla ograniczników przepięć niskonapięciowych klasy Typ 1 i Typ 2. Produkt posiada deklarację zgodności CE oraz jest zgodny z dyrektywą RoHS dotyczącą ograniczenia substancji niebezpiecznych.

Zastosowanie

ETITEC GSM T12 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych.

• Ochrona rozdzielnic głównych budynków mieszkalnych i komercyjnych.
• Zabezpieczenie instalacji fotowoltaicznych i systemów zasilania awaryjnego (UPS).
• Ochrona wrażliwej aparatury elektronicznej w centrach danych i serwerowniach.
• Stosowanie w sieciach zasilających o standardzie TT, TN-S lub IT – elastyczność konfiguracji dzięki modułowej budowie.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Podłączanie odbywa się po stronie zasilającej (wejście L-N-PE) przed głównym wyłącznikiem różnicowoprądowym. Wymagane jest zachowanie minimalnych odstępów między ogranicznikami a innymi elementami rozdzielnicy (zgodnie z dokumentacją techniczną). Po montażu należy sprawdzić działanie wskaźnika optycznego i – w wersji RC – poprawność podłączenia styków sygnalizacji. Regularne przeglądy stanu technicznego zalecane są co 6-12 miesięcy.

FAQ

• Jaki jest maksymalny prąd udarowy, jaki wytrzyma ogranicznik? Urządzenie posiada maksymalny prąd udarowy piorunowy Iimp=25 kA (10/350 µs), co zapewnia skuteczną ochronę przed bezpośrednimi wyładowaniami atmosferycznymi.
• Czy ogranicznik ETITEC GSM T12 posiada zabezpieczenie termiczne? Tak – w przypadku awarii aktywuje się zabezpieczenie termiczne, a okienko kontrolne zmienia kolor na czerwony sygnalizując konieczność wymiany modułu.
• Czy wersja RC wymaga dodatkowego zasilania dla styków sygnalizacji? Styki zdalnej sygnalizacji w wersji RC nie wymagają zewnętrznego zasilania – stan awarii jest sygnalizowany przez zwarcie styku.
