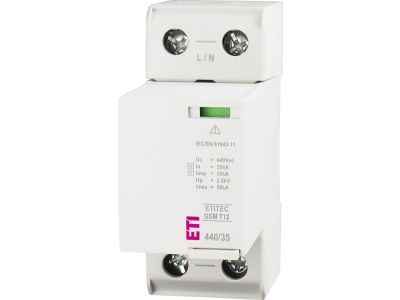

Ogranicznik przepięć, iskiernik 35kA, do sieci IT, ETITEC GSM T12 440/35 1+0 RC, typ T1+T2 (B+C) | 002440717 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 o klasie ochrony Typ 1+Typ 2 i prądzie wyładowczym 35kA to modułowe rozwiązanie przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Montowany w rozdzielnicy głównej zapewnia skuteczną ochronę sieci IT, w tym systemów zasilania gwarantowanego. Dzięki iskiernikowej technologii GDT (gas discharge tube) charakteryzuje się wysoką odpornością na impulsy piorunowe i minimalnym prądem upływu.

• Klasa ochrony Typ 1+Typ 2: Kompleksowa ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi – zalecane do stosowania w rozdzielnicach głównych.
• Prąd wyładowczy 35kA: Wysoka zdolność tłumienia dużych impulsów prądowych, zapewniająca długotrwałą ochronę instalacji.
• Technologia iskiernika GDT: Brak prądu upływu i natychmiastowa reakcja na przepięcia – efektywna ochrona bez strat energii.
• Sygnalizacja uszkodzenia (wersja RC): Zielony wskaźnik oznacza sprawność, brak sygnalizacji lub kolor czerwony wskazują na konieczność wymiany modułu. Styki zdalnej sygnalizacji ułatwiają integrację z systemami monitoringu.
• Modułowa konstrukcja: Szybka wymiana wkładki GDT bez demontażu podstawy – minimalizacja czasu przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dla ograniczników przepięć klasy Typ 1 i Typ 2. Został zaprojektowany zgodnie z dyrektywami UE w zakresie kompatybilności elektromagnetycznej i RoHS. Produkt posiada deklarację zgodności CE.

Zastosowanie

Ogranicznik przepięć ETITEC GSM T12 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed przepięciami, szczególnie w sieciach IT i układach zasilania krytycznego.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie systemów zasilania gwarantowanego (UPS, agregaty prądotwórcze).
• Ochrona instalacji elektrycznych w obiektach o podwyższonym ryzyku wyładowań atmosferycznych.
• Stosowanie w sieciach IT, gdzie wymagana jest separacja galwaniczna i wysoka wytrzymałość na przepięcia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Ogranicznik należy montować na szynie DIN w rozdzielnicy głównej, zachowując odpowiednie odstępy od innych elementów. Połączenia należy wykonywać zgodnie z oznaczeniami na urządzeniu (L-N-PE). Po montażu zaleca się przeprowadzenie testu sprawności systemu ochrony przepięciowej. W przypadku sygnalizacji awarii natychmiast wymienić moduł GDT.

FAQ

• Czy ogranicznik ETITEC GSM T12 nadaje się do sieci TN-C? Tak, może być stosowany w sieciach TN-C, TN-S i IT. Dla sieci TN-C zaleca się stosowanie dodatkowych środków ochrony przeciwporażeniowej.
• Jakie są zalety technologii iskiernika GDT? Iskierniki GDT charakteryzują się bardzo szybką reakcją na przepięcia (czas reakcji 100 ns) i brakiem prądu upływu w stanie spoczynku. Są odporne na duże impulsy prądowe i zapewniają skuteczną ochronę bez strat energii.
• Czy ogranicznik wymaga okresowej wymiany? Tak, wskaźnik uszkodzenia (zielony/brakujący) sygnalizuje konieczność wymiany modułu GDT. Czas eksploatacji zależy od warunków środowiskowych i częstotliwości występowania przepięć.
