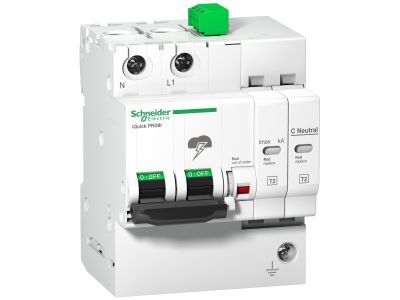

Ogranicznik przepięć iQuickPRD40r-T2-1N 1+1-biegunowy Typ2 40 kA ze stykiem, Acti 9 | A9L16292 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iQuickPRD40r-T2-1N firmy Schneider Electric z serii Acti 9 to 1+1-biegunowy ochronnik typu 2 o prądzie udarowym 40 kA, wyposażony w styk sygnalizacyjny. Przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach, zapewnia niezawodną ochronę przed przepięciami atmosferycznymi i łączeniowymi. Jego kompaktowa konstrukcja ułatwia integrację z istniejącą infrastrukturą elektryczną.

• Prąd udarowy 40 kA: wysokie zdolności odprowadzania energii wyładowań – skutecznie chroni instalację i podłączone odbiorniki przed skutkami przepięć.
• Typ 2 (ogranicznik prądów piorunowych): dedykowany do montażu w rozdzielnicach głównych i podrozdzielnicach budynków jako podstawowy stopień ochrony przed przepięciami sieciowymi.
• Styk sygnalizacyjny (wbudowany): umożliwia zdalne monitorowanie stanu ogranicznika – np. podłączenie do systemu zarządzania budynkiem (BMS) lub sygnalizacji optycznej/akustycznej.
• 1+1-biegunowa konfiguracja: chroni obwód L-N oraz N-PE w układzie jednofazowym, zapewniając kompleksową ochronę różnicową.
• Zgodność z wymaganiami instalacyjnymi: klasa wyzwalania termiczne i zwarciowe – gwarancja selektywności i bezpieczeństwa w przypadku przeciążeń.

Zgodność z Normami

Ogranicznik przepięć iQuickPRD40r-T2-1N został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących ochrony przepięciowej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami oraz standardami DIN.

Zastosowanie

Ogranicznik przepięć iQuickPRD40r-T2-1N znajduje zastosowanie w obiektach, gdzie wymagana jest niezawodna ochrona przed skutkami przepięć. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach elektrycznych.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie podrozdzielnic w instalacjach przemysłowych przed przepięciami łączeniowymi i atmosferycznymi.
• Integracja z systemami automatyki budynkowej – styk sygnalizacyjny umożliwia zdalne powiadamianie o przekroczeniu progu trwałości lub uszkodzeniu warystora.
• Ochrona ważnych odbiorników (np. układy sterowania, serwerownie, centrale alarmowe) w obwodach jednofazowych 230 V AC.

Wskazówki Montażowe

Montaż ogranicznika przepięć oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum eksploatacja w zakresie do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Przekroje przewodów dobierz zgodnie z aktualnym obciążeniem i prądem udarowym, przestrzegając zaleceń dokumentacji producenta. Momenty dokręcania zacisków – według instrukcji dołączonej do produktu.

FAQ

• Jaki jest stopień ochrony IP tego ogranicznika? Ogranicznik przeznaczony jest do montażu wewnątrz rozdzielnic – standardowo przyjmuje się stopień ochrony IP20 dla aparatury modułowej. Dokładne dane IP znajdują się w karcie katalogowej producenta.
• Czy ogranicznik posiada jakąś sygnalizację lokalną? Urządzenie wyposażone jest w styk sygnalizacyjny (przełączny), który może być wykorzystany do zdalnego monitorowania za pomocą sygnalizacji świetlnej, dźwiękowej lub systemu BMS. Brak wbudowanej sygnalizacji optycznej na obudowie – stan ostrzegawczy odczytuje się za pomocą styku.
• Dla jakiego napięcia sieciowego jest przeznaczony? Ogranicznik typu 2 w konfiguracji 1+1-biegunowej jest dedykowany do ochrony obwodów jednofazowych sieci 230 V AC (L-N oraz N-PE). W przypadku sieci trójfazowych zaleca się stosowanie trzech egzemplarzy (po jednym na fazę) lub odpowiedniego ogranicznika 3+1.
