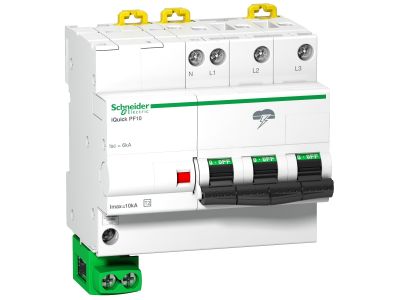

Ogranicznik przepięć iQuickPF10-T2-3N 3+1-biegunowy Typ2 10 kA, Acti 9 | A9L16618 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iQuickPF10-T2-3N (symbol A9L16618) z serii Acti 9 firmy Schneider Electric to urządzenie typu 2 (klasa II) o prądzie udarowym 10 kA w konfiguracji 3+1 (3 fazy + N). Przeznaczony do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi, zapewnia wysokie bezpieczeństwo wrażliwych odbiorników. Montowany na szynie TH35 w standardowych rozdzielnicach modułowych.

• Typ 2 (Klasa II): Ochrona przed przepięciami pośrednimi i łączeniowymi – zabezpiecza urządzenia elektryczne przed uszkodzeniem.
• Prąd udarowy 10 kA (8/20 µs): Wysoka zdolność absorpcji energii przepięciowej, gwarantująca skuteczną ochronę w typowych sieciach niskiego napięcia.
• Konfiguracja 3+1 (3 fazy + N): Dedykowana dla sieci TN-C-S, TN-S i TT – optymalne bezpieczeństwo przewodów fazowych i neutralnego.
• Seria Acti 9 (Schneider Electric): Gwarancja jakości i kompatybilność z systemem rozdzielnic modułowych – łatwy i szybki montaż na szynie TH35.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Ogranicznik przepięć iQuickPF10-T2-3N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych.

• Ochrona instalacji elektrycznej przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowany w sieciach TN-C-S, TN-S i TT – zabezpieczenie przewodów fazowych i neutralnego.
• Idealny do ochrony wrażliwych odbiorników: elektroniki, serwerów, automatyki budynkowej.
• Element systemu ochrony odgromowej i przepięciowej w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami dla obwodów ochrony przepięciowej. Zalecany moment dokręcania zacisków zgodnie z instrukcją producenta.

FAQ

• Do jakich sieci elektrycznych przeznaczony jest ten ogranicznik? Konfiguracja 3+1 (3 fazy + N) jest dedykowana do sieci TN-C-S, TN-S oraz TT, co zapewnia ochronę wszystkich przewodów czynnych.
• Jaki jest prąd udarowy (Imax) tego urządzenia? Z nazwy wynika prąd udarowy 10 kA (8/20 µs) – typowy dla ograniczników klasy II (Typ 2).
• Czy mogę zainstalować ten ogranicznik jako ochronę główną budynku? Ogranicznik typu 2 stosuje się jako ochronę główną przy istniejącej zewnętrznej ochronie odgromowej lub jako dodatkową ochronę w rozdzielnicach. W przypadku braku ochrony odgromowej wymagany jest ogranicznik typu 1.
