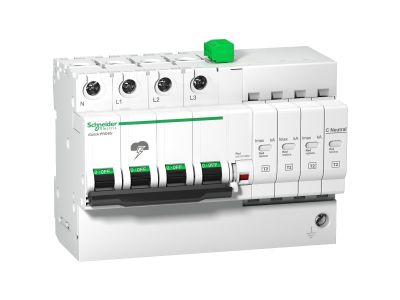

Ogranicznik przepięć iQuick PRD20r 3P+N 264V ze zdalnym przeniesieniem, Acti 9 | A9L16297 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iQuick PRD20r-T2-3N z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie ochrony przeciwprzepięciowej instalacji niskiego napięcia. Urządzenie zostało zaprojektowane jako ochronnik Typu 2 (klasa C), co czyni go idealnym wyborem do zabezpieczania rozdzielnic elektrycznych przed skutkami przepięć łączeniowych oraz pośrednich wyładowań atmosferycznych. Konstrukcja 3+1-biegunowa (3P+N) zapewnia kompleksową ochronę trzech faz oraz przewodu neutralnego, co jest kluczowe w nowoczesnych systemach zasilania.

• Wysoka zdolność odprowadzania prądu: Znamionowy prąd wyładowczy (In) wynosi 20 kA, co gwarantuje skuteczną ochronę czułych urządzeń elektronicznych.
• Zintegrowany styk sygnalizacyjny: Zestaw styków 1 SD (1 styk przełączny Z/O) umożliwia zdalne monitorowanie stanu ogranicznika i natychmiastowe powiadomienie o konieczności wymiany wkładki.
• System kasetowy: Wyposażenie w kasetę na wtyk pozwala na szybką wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN.
• Napięcie pracy: Maksymalne napięcie trwałej pracy Uc wynosi 264V, co zapewnia stabilność w standardowych sieciach dystrybucyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych i budynkowych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki przynależności do rodziny Acti 9, urządzenie gwarantuje pełną koordynację z wyłącznikami nadprądowymi i różnicowoprądowymi Schneider Electric, co podnosi ogólny poziom bezpieczeństwa instalacji.

Zastosowanie

Ogranicznik iQuick PRD20r znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Jest dedykowany do pracy w systemach uziemienia TN-S oraz TT, gdzie wymagana jest separacja przewodu neutralnego od ochronnego. Idealnie sprawdza się w budynkach użyteczności publicznej, obiektach komercyjnych oraz w nowoczesnym budownictwie mieszkaniowym, chroniąc zaawansowaną automatykę budynkową, systemy IT oraz sprzęt AGD/RTV przed kosztownymi awariami spowodowanymi przepięciami w sieci.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm). Aby zapewnić maksymalną skuteczność ochrony, należy przestrzegać zasady 50 cm – łączna długość przewodów przyłączeniowych (od szyny fazowej do ogranicznika i od ogranicznika do szyny PE) nie powinna przekraczać tej wartości, co minimalizuje spadek napięcia na indukcyjności przewodów. Zaciski śrubowe zostały zaprojektowane tak, aby umożliwić pewne dokręcenie przewodów z odpowiednim momentem, co zapobiega przegrzewaniu się styków. Dzięki technologii iQuick, ogranicznik posiada zintegrowane dobezpieczenie, co upraszcza schemat połączeń i oszczędza miejsce w rozdzielnicy.

FAQ

• Czy wkładki w tym modelu są wymienne? Tak, ogranicznik posiada konstrukcję z kasetą na wtyk, co pozwala na wymianę tylko uszkodzonego modułu po zadziałaniu ochrony.
• Do czego służy styk 1 SD? Jest to styk sygnalizacji zdalnej, który można podłączyć do systemu BMS lub lampki kontrolnej, aby informować o zadziałaniu ogranicznika i konieczności jego serwisowania.
• W jakich układach sieciowych można stosować ten model? Urządzenie jest przeznaczone do pracy w układach sieci TN-S oraz TT.
• Czy wymagane jest dodatkowe dobezpieczenie bezpiecznikami? Model iQuick posiada zintegrowane zabezpieczenie, co eliminuje konieczność stosowania zewnętrznych bezpieczników dobezpieczających w większości standardowych aplikacji.
