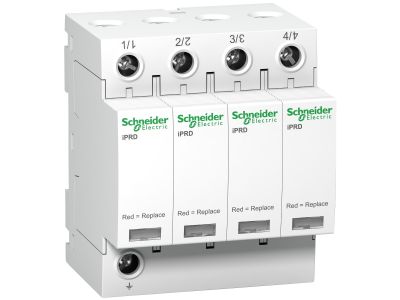

Ogranicznik przepięć iPRD8-T23-4 4-biegunowy Typ2+Typ3 8 kA, Acti 9 | A9L08400 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD8-T23-4 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie ochronne, łączące w sobie funkcjonalność Typu 2 oraz Typu 3. Urządzenie zostało zaprojektowane z myślą o kompleksowej ochronie systemów dystrybucji energii elektrycznej przed skutkami przepięć atmosferycznych oraz łączeniowych. Dzięki 4-biegunowej konstrukcji, ogranicznik zapewnia pełne zabezpieczenie w układach wielofazowych, chroniąc zarówno przewody fazowe (L), jak i przewód neutralny (N) względem ziemi (PE).

• Hybrydowa ochrona: Połączenie klasy T2 i T3 pozwala na redukcję napięcia udarowego do poziomów bezpiecznych dla najbardziej czułych urządzeń elektronicznych.
• Wymienne kasety: Konstrukcja typu "wtyk" umożliwia błyskawiczną wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN, co znacząco skraca czas przestojów serwisowych.
• Wysoka odporność: Napięcie obwodu otwartego Uoc na poziomie 10 kV w trybie wspólnym gwarantuje skuteczne tłumienie energii przepięć w sieciach rozdzielczych.
• Znamionowy prąd wyładowczy: Wartość 8 kA zapewnia optymalny balans między wydajnością a kompaktowymi wymiarami urządzenia w rozdzielnicy.

Zgodność z Normami

Ogranicznik iPRD8-T23-4 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Urządzenie spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry pracy dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki przynależności do rodziny Acti 9, produkt gwarantuje pełną kompatybilność z pozostałą aparaturą modułową Schneider Electric, co ułatwia projektowanie i prefabrykację rozdzielnic.

Zastosowanie

Produkt dedykowany jest do szeroko pojętej dystrybucji energii elektrycznej w obiektach komercyjnych, przemysłowych oraz budownictwie mieszkaniowym o podwyższonym standardzie. Ze względu na charakterystykę Typ 2 + Typ 3, ogranicznik iPRD8-T23-4 idealnie sprawdza się jako drugi stopień ochrony, montowany w rozdzielnicach piętrowych lub oddziałowych, znajdujących się w bliskiej odległości od odbiorników końcowych, takich jak systemy automatyki budynkowej, serwery czy zaawansowane systemy oświetleniowe LED.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN 35 mm. Aby zapewnić maksymalną skuteczność ochrony, należy przestrzegać zasady minimalizacji długości przewodów przyłączeniowych (zasada 50 cm), co redukuje indukowany spadek napięcia na przewodach podczas przepływu prądu udarowego. Zaciski śrubowe urządzenia są przystosowane do pracy z przewodami o odpowiednim przekroju, zapewniając trwały styk elektryczny. Regularna inspekcja optycznego wskaźnika stanu na czole urządzenia pozwala na szybką weryfikację sprawności modułów ochronnych.

FAQ

• Czy wymiana kasety wymaga odłączenia zasilania całej rozdzielnicy? Dzięki konstrukcji z kasetą na wtyk, wymiana uszkodzonego modułu jest bezpieczna i szybka, jednak zawsze zaleca się zachowanie procedur bezpieczeństwa zgodnych z lokalnymi przepisami BHP.
• Co oznacza parametr Uoc 10 kV? Jest to napięcie probiercze dla testów Typu 3, wskazujące na zdolność ogranicznika do ochrony urządzeń końcowych przed falami udarowymi o wysokiej energii.
• Czy ogranicznik iPRD8-T23-4 wymaga dobezpieczenia? Tak, zgodnie z dokumentacją techniczną producenta, należy zastosować odpowiednie zabezpieczenie nadprądowe (bezpieczniki lub wyłącznik nadprądowy), jeśli prąd zwarciowy w punkcie instalacji przekracza dopuszczalne wartości określone przez Schneider Electric.
