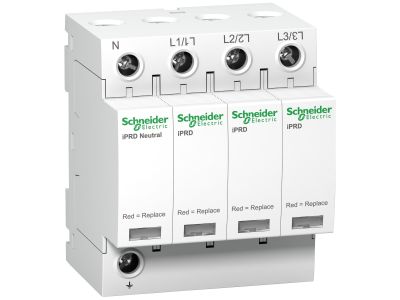

Ogranicznik przepięć iPRD8-T23-3N 3+1-biegunowy Typ2+Typ3 8 kA, Acti 9 | A9L08600 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD8-T23-3N z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie ochronne, zaprojektowane z myślą o kompleksowym zabezpieczeniu instalacji elektrycznych niskiego napięcia. Urządzenie charakteryzuje się konstrukcją 3+1-biegunową, co oznacza, że jest dedykowane do pracy w układach sieciowych wymagających ochrony trzech faz oraz przewodu neutralnego (układy TT oraz TN-S). Jako ogranicznik kombinowany Typu 2 i Typu 3 (dawniej klasy C i D), zapewnia on dwustopniową ochronę w jednym module, co znacząco optymalizuje miejsce w rozdzielnicy.

• Znamionowy prąd wyładowczy (In): Wartość 8 kA gwarantuje skuteczne odprowadzanie energii przepięć indukowanych oraz łączeniowych.
• Technologia Typ 2 + Typ 3: Umożliwia ochronę czułych urządzeń elektronicznych przed przepięciami o niskiej energii, redukując napięcie do poziomu bezpiecznego dla odbiorników końcowych.
• Konstrukcja modułowa: Pełna kompatybilność z systemem Acti 9 pozwala na szybki montaż i estetyczne wykończenie instalacji.
• Wskaźnik stanu: Wyraźna sygnalizacja na czole aparatu informuje o konieczności wymiany wkładki, co podnosi bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla urządzeń ochrony przeciwprzepięciowej niskiego napięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje właściwości ochronne nawet w trudnych warunkach pracy, chroniąc mienie przed skutkami awarii sieci elektroenergetycznych oraz wyładowań atmosferycznych.

Zastosowanie

Ogranicznik iPRD8-T23-3N znajduje szerokie zastosowanie w sektorze komercyjnym oraz mieszkaniowym, gdzie wymagany jest najwyższy stopień ochrony aparatury elektronicznej. Jest idealnym rozwiązaniem do zabezpieczania:

• Systemów automatyki budynkowej i sterowników PLC.
• Sprzętu komputerowego, serwerów oraz infrastruktury IT.
• Nowoczesnych systemów oświetleniowych LED podatnych na skoki napięcia.
• Urządzeń AGD i RTV w inteligentnych domach.

Dzięki połączeniu ochrony Typu 2 i 3, aparat ten jest szczególnie polecany do montażu w rozdzielnicach piętrowych lub bezpośrednio przed odbiornikami końcowymi, które znajdują się w znacznej odległości od głównego ogranicznika Typu 1.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD8-T23-3N montuje się na standardowej szynie DIN (TH35). Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów łączących ogranicznik z szynami zasilającymi oraz szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować spadki napięcia na indukcyjności przewodów. Zaleca się stosowanie odpowiednich przekrojów przewodów miedzianych, co zapewnia stabilne przesyłanie energii wyładowczej do ziemi. Należy również przestrzegać zalecanego przez producenta momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.

FAQ

• Czy ten ogranicznik wymaga dobezpieczenia? Tak, należy sprawdzić w dokumentacji technicznej Schneider Electric maksymalną wartość bezpiecznika poprzedzającego (gG), który jest wymagany w przypadku, gdy zabezpieczenie główne instalacji przekracza dopuszczalną wartość dla ogranicznika.
• Co oznacza konfiguracja 3+1? Jest to układ, w którym trzy moduły chronią fazy względem przewodu neutralnego, a czwarty moduł (iskiernik sumaryczny) chroni przewód neutralny względem ziemi, co jest kluczowe w sieciach typu TT.
• Czy wkładki w tym modelu są wymienne? Tak, konstrukcja iPRD pozwala na szybką wymianę uszkodzonych wkładów bez konieczności demontażu całego aparatu z szyny DIN.
