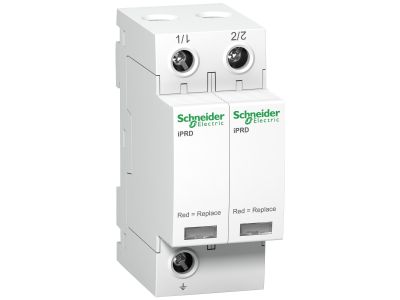

Ogranicznik przepięć iPRD8-T23-2 2-biegunowy Typ2+Typ3 8 kA, Acti 9 | A9L08200 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD8-T23-2 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie ochronne, łączące w sobie funkcjonalność Typu 2 oraz Typu 3. Urządzenie zostało zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Dzięki dwubiegunowej konstrukcji, aparat idealnie wpisuje się w potrzeby nowoczesnych systemów dystrybucji energii. Kluczowym atutem jest konstrukcja z wymienną kasetą na wtyk, co znacząco skraca czas serwisowania – w przypadku zadziałania zabezpieczenia i zużycia wkładki, wymiana modułu nie wymaga demontażu całego aparatu z szyny DIN.

• Znamionowy prąd wyładowczy: Wartość 8 kA zapewnia skuteczne odprowadzanie energii przepięciowej w typowych warunkach eksploatacyjnych.
• Hybrydowa ochrona T2+T3: Urządzenie chroni zarówno przed przepięciami o dużej energii, jak i precyzyjnie ogranicza napięcie dla czułych odbiorników końcowych.
• Napięcie obwodu otwartego (Uoc): Parametr na poziomie 10 kV dla trybu wspólnego L/PE oraz N/PE gwarantuje wysoką odporność w testach klasy III.
• Seria Acti 9: Pełna kompatybilność z systemem modułowym Schneider Electric, co ułatwia montaż i estetyczne wykończenie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Ogranicznik iPRD8 spełnia wymagania normy IEC 61643-11, co potwierdza jego skuteczność jako ochronnika przeciwprzepięciowego w sieciach rozdzielczych. Dzięki certyfikacji uznanych laboratoriów, inżynierowie i instalatorzy mogą mieć pewność, że urządzenie zachowa deklarowane parametry techniczne przez cały okres eksploatacji, zapewniając bezpieczeństwo mienia i ciągłość zasilania.

Zastosowanie

Ogranicznik iPRD8-T23-2 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym, gdzie wymagana jest wysoka niezawodność zasilania. Jest dedykowany do ochrony końcowych obwodów rozdzielczych, w których znajdują się urządzenia elektroniczne wrażliwe na skoki napięcia, takie jak sterowniki PLC, systemy IT czy zaawansowane układy automatyki budynkowej. Dzięki charakterystyce Typu 3, może być montowany w bliskiej odległości od chronionego odbiornika, stanowiąc ostatnią linię obrony w wielostopniowym systemie ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie DIN 35 mm w pozycji pionowej lub poziomej.
• Długość przewodów: Aby zminimalizować indukcję pasożytniczą, przewody łączące ogranicznik z szynami zasilającymi oraz szyną PE powinny być jak najkrótsze (zasada 50 cm).
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Wymiana modułów: Przed wyjęciem kasety należy upewnić się, że wskaźnik optyczny na czole aparatu sygnalizuje konieczność wymiany (zmiana koloru).

FAQ

1. Czy ten ogranicznik wymaga dobezpieczenia?
Tak, zgodnie z dokumentacją techniczną Schneider Electric, należy sprawdzić prąd zwarciowy w punkcie montażu i w razie potrzeby zastosować odpowiedni wyłącznik nadprądowy lub bezpiecznik topikowy dedykowany dla serii iPRD.

2. Co oznacza funkcja "kaseta na wtyk"?
Jest to system wymiennych wkładów, który pozwala na szybką regenerację ogranicznika po zadziałaniu bez konieczności odłączania przewodów od podstawy aparatu.

3. Czy iPRD8-T23-2 chroni przed bezpośrednim uderzeniem pioruna?
Urządzenie jest sklasyfikowane jako Typ 2+3, co oznacza, że chroni przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 (T1) w rozdzielnicy głównej.
