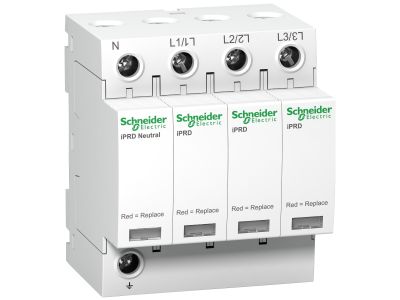

Ogranicznik przepięć iPRD65r-T2-3N 3+1-biegunowy Typ2 65 kA ze stykiem, Acti 9 | A9L65601 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD65r-T2-3N z serii Acti 9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Jest to ochronnik Typu 2 (klasa C), charakteryzujący się wyjątkowo wysoką maksymalną zdolnością wyładowczą (Imax) wynoszącą aż 65 kA. Dzięki konfiguracji 3+1-biegunowej, urządzenie zapewnia kompleksową ochronę w sieciach trójfazowych, skutecznie zabezpieczając odbiorniki przed skutkami przepięć indukowanych oraz operacyjnych.

• Konstrukcja z kasetą na wtyk: Umożliwia błyskawiczną wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN, co znacząco skraca czas przestojów serwisowych.
• Zintegrowany styk sygnalizacyjny: Wyposażenie w zestaw styków pomocniczych 1 SD (1 zestyk przełączny Z/O) pozwala na zdalne monitorowanie stanu ogranicznika i natychmiastowe powiadomienie systemów nadzoru o konieczności wymiany wkładki.
• Wysoka wydajność: Prąd wyładowczy o wartości 65 kA gwarantuje niezawodność nawet w miejscach narażonych na intensywne przepięcia w sieciach dystrybucyjnych.
• Kompatybilność systemowa: Urządzenie jest w pełni zintegrowane z systemem Acti 9, co zapewnia spójność estetyczną i techniczną z pozostałą aparaturą modułową Schneider Electric.

Zgodność z Normami

Ogranicznik iPRD65r-T2-3N został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych i komercyjnych. Spełnia on wymagania normy IEC 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i projektanci mają pewność, że produkt zapewnia deklarowany poziom ochrony Up oraz wytrzymałość prądową w systemach uziemienia TN-S oraz TT.

Zastosowanie

Produkt dedykowany jest do ochrony rozdzielnic głównych oraz podrozdzielnic w obiektach o wysokim standardzie bezpieczeństwa. Idealnie sprawdza się w:

• Budownictwie komercyjnym: Biurowce, centra handlowe i hotele, gdzie ciągłość zasilania systemów IT i oświetlenia jest kluczowa.
• Przemyśle: Ochrona czułych sterowników PLC, falowników oraz układów automatyki przed przepięciami łączeniowymi.
• Infrastrukturze krytycznej: Obiekty użyteczności publicznej wymagające niezawodnej ochrony przeciwprzepięciowej w układach sieciowych TN-S i TT.

Wskazówki Montażowe

Montaż ogranicznika iPRD65r-T2-3N powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z zasadą kaskadowości ochrony. Urządzenie montuje się na standardowej szynie DIN 35 mm. Aby zapewnić optymalną skuteczność ochrony, należy dążyć do zminimalizowania długości przewodów przyłączeniowych (zasada 0,5 metra), co redukuje spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego. Zaciski śrubowe pozwalają na pewne osadzenie przewodów, a wyraźny wskaźnik optyczny na froncie urządzenia umożliwia szybką weryfikację stanu technicznego wkładki bez użycia narzędzi pomiarowych.

FAQ

• Czy wymiana wkładki wymaga odłączenia zasilania? Dzięki konstrukcji wtykowej, wymiana samej kasety jest szybka, jednak dla pełnego bezpieczeństwa prac serwisowych zaleca się przestrzeganie lokalnych procedur BHP dotyczących prac przy urządzeniach elektrycznych.
• Do jakich systemów uziemienia pasuje ten model? Ogranicznik iPRD65r-T2-3N jest dedykowany do pracy w systemach TN-S oraz TT, co czyni go uniwersalnym rozwiązaniem w nowoczesnym budownictwie.
• Co oznacza skrót 1 SD w specyfikacji? Jest to oznaczenie styku sygnalizacyjnego, który zmienia swój stan w momencie uszkodzenia termicznego ogranicznika, umożliwiając podpięcie zewnętrznej lampki kontrolnej lub wejścia sterownika PLC.
