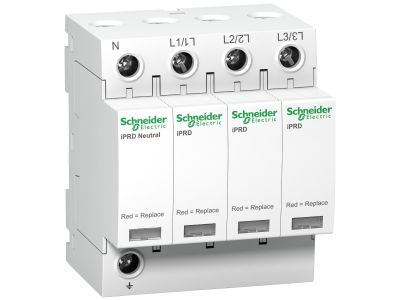

Ogranicznik przepięć iPRD40r-T2-3N 3+1-biegunowy Typ2 40 kA ze stykiem, Acti 9 | A9L40601 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD40r-T2-3N z serii Acti9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa instalacji elektrycznych. Urządzenie to, wykonane w konfiguracji 3+1-biegunowej, jest dedykowane do systemów sieciowych TT oraz TN-S, gdzie kluczowe jest odseparowanie przewodu neutralnego od przewodów fazowych. Maksymalny prąd wyładowczy (Imax) wynoszący 40 kA gwarantuje skuteczną ochronę przed skutkami przepięć indukowanych oraz operacyjnych, które mogą powstać w wyniku awarii sieci elektroenergetycznej lub pośrednich wyładowań atmosferycznych.

• Zintegrowany styk pomocniczy: Wersja 'r' wyposażona jest w styk sygnalizacyjny, który umożliwia zdalne monitorowanie stanu urządzenia i szybką reakcję w przypadku konieczności wymiany wkładki.
• Wymienne wkładki: Konstrukcja pozwala na szybką wymianę zużytych modułów bez konieczności demontażu całego aparatu z szyny DIN.
• Wskaźnik optyczny: Wyraźna sygnalizacja na froncie urządzenia informuje o stanie sprawności ogranicznika (kolor biały – sprawny, kolor czerwony – do wymiany).
• Bezpieczeństwo Acti9: Pełna kompatybilność z systemem modułowym Schneider Electric zapewnia estetykę i łatwość montażu w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla ograniczników przepięć niskiego napięcia Typu 2. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry ochronne w krytycznych momentach, chroniąc czułą elektronikę oraz infrastrukturę budynkową przed kosztownymi uszkodzeniami.

Zastosowanie

Ogranicznik iPRD40r-T2-3N znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania rozdzielnic głównych i oddziałowych w budynkach biurowych, halach produkcyjnych oraz obiektach użyteczności publicznej. Dzięki konfiguracji 3+1, aparat ten jest szczególnie zalecany tam, gdzie wymagany jest wysoki poziom ochrony urządzeń końcowych, takich jak systemy IT, sterowniki PLC w automatyce przemysłowej czy zaawansowane systemy oświetleniowe LED, które są wyjątkowo wrażliwe na skoki napięcia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD40r-T2-3N montuje się na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na zasadę 'jak najkrótszych przewodów' – całkowita długość przewodów łączących (od szyny fazowej do ogranicznika i od ogranicznika do szyny uziemiającej) nie powinna przekraczać 50 cm, co minimalizuje spadek napięcia na indukcyjności przewodów. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta, aby zapewnić trwały styk elektryczny i odporność na wstrząsy. Zaleca się stosowanie odpowiedniego dobezpieczenia (wyłącznika nadprądowego lub bezpieczników) zgodnie z tabelą koordynacji Schneider Electric.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Urządzenie iPRD40r to Typ 2 (klasa C), przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek z instalacją odgromową, należy zastosować ogranicznik Typu 1 lub Typu 1+2.
• Co oznacza oznaczenie 3+1? Jest to układ, w którym trzy moduły chronią fazy względem przewodu neutralnego, a jeden wspólny moduł (iskiernik) chroni przewód neutralny względem ziemi. Jest to najbezpieczniejszy układ dla sieci TT i TN-S.
• Jak sprawdzić, czy urządzenie zadziałało? Należy kontrolować wskaźnik optyczny na froncie wkładki. Jeśli zmieni kolor na czerwony, wkładka uległa zużyciu i musi zostać wymieniona na nową o tym samym symbolu.
