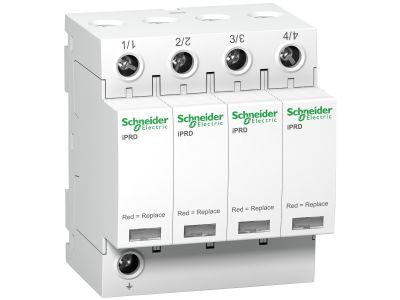

Ogranicznik przepięć iPRD40-T2-4 4-biegunowy Typ2 40 kA | A9L40400 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD40-T2-4 z serii Acti 9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Jako urządzenie 4-biegunowe, idealnie nadaje się do systemów trójfazowych z przewodem neutralnym (sieci TN-S). Kluczową cechą tego modelu jest wymienny wkład (kaseta na wtyk), który pozwala na błyskawiczną konserwację i wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN. Znamionowy prąd wyładowczy o wartości 40 kA gwarantuje wysoki poziom bezpieczeństwa dla czułych urządzeń elektronicznych w rozdzielnicach głównych i oddziałowych.

• Typ ochrony: Typ 2 (klasa C) przeznaczony do ochrony przed przepięciami pośrednimi.
• Konstrukcja modułowa: Szerokość dopasowana do standardowych systemów Acti 9, co ułatwia integrację w nowoczesnych rozdzielnicach.
• Wymienne wkłady: Możliwość szybkiej wymiany modułu po zadziałaniu, co minimalizuje przestoje w dostawie energii.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie urządzenia informuje o konieczności wymiany wkładu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w profesjonalnych aplikacjach budynkowych i przemysłowych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki przynależności do rodziny Acti 9, aparat ten gwarantuje pełną koordynację z wyłącznikami nadprądowymi Schneider Electric, co jest kluczowe dla zachowania ciągłości zasilania i selektywności zabezpieczeń.

Zastosowanie

Ogranicznik iPRD40-T2-4 znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Jest dedykowany do ochrony sieci rozdziału elektrycznego w budownictwie komercyjnym, użyteczności publicznej oraz w obiektach przemysłowych. Dzięki charakterystyce Typu 2, stanowi drugą linię obrony w systemach kaskadowych lub główną ochronę w miejscach, gdzie ryzyko bezpośredniego uderzenia pioruna w linię zasilającą jest niskie, ale występuje zagrożenie przepięciami operacyjnymi generowanymi przez ciężkie maszyny lub awarie w sieci energetycznej.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Urządzenie należy montować na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na zasadę 50 cm – całkowita długość przewodów łączących ogranicznik z szyną uziemiającą i przewodami fazowymi powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów. Zaleca się stosowanie odpowiedniego dobezpieczenia (wyłącznika nadprądowego lub bezpieczników) zgodnie z dokumentacją techniczną producenta, co chroni instalację w przypadku zwarcia wewnętrznego ogranicznika po przekroczeniu jego parametrów granicznych.

FAQ

• Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie? Nie, konstrukcja iPRD40-T2-4 pozwala na wymianę jedynie uszkodzonego wkładu (kasety), co znacząco obniża koszty eksploatacji.
• Dla jakich systemów sieciowych przeznaczony jest ten model? Jest to model 4-biegunowy, dedykowany głównie do układów sieci TN-S oraz TT.
• Co oznacza parametr 40 kA? Jest to maksymalny prąd wyładowczy (Imax), czyli największa wartość prądu impulsowego, jaką ogranicznik jest w stanie bezpiecznie odprowadzić do ziemi jeden raz bez trwałego uszkodzenia (przy zachowaniu parametrów znamionowych).
