Ogranicznik przepięć iPRD40-T2-3N 3+1-biegunowy Typ2 40 kA, Acti 9 | A9L40600 Schneider Electric

Opis i Kluczowe Cechy

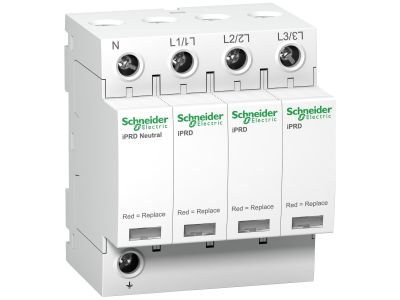

Ogranicznik przepięć iPRD40-T2-3N z serii Acti9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych niskiego napięcia. Urządzenie charakteryzuje się konfiguracją 3+1-biegunową, co oznacza, że zapewnia pełną ochronę w układach sieciowych TT oraz TN-S, zabezpieczając trzy fazy oraz przewód neutralny. Dzięki zastosowaniu wymiennych wkładów, konserwacja systemu jest szybka i nie wymaga demontażu całej aparatury z szyny DIN.

• Znamionowy prąd wyładowczy (In): Wynosi 15 kA, co pozwala na wielokrotne odprowadzanie energii przepięć bez uszkodzenia aparatu.
• Maksymalny prąd wyładowczy (Imax): Imponująca wartość 40 kA gwarantuje bezpieczeństwo nawet w przypadku silnych przepięć indukowanych.
• Typ ochrony: Klasa Typ 2 (dawniej klasa C) dedykowana do ochrony przed skutkami wyładowań pośrednich oraz przepięć łączeniowych w sieci.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia informuje o konieczności wymiany wkładu (kolor biały – sprawny, kolor czerwony – do wymiany).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe i wymagania dla urządzeń do ograniczania przepięć w sieciach niskiego napięcia. Dzięki certyfikacji Schneider Electric, użytkownik ma pewność, że urządzenie zachowuje deklarowane parametry przez cały okres eksploatacji, zapewniając koordynację z innymi aparatami modułowymi z serii Acti9.

Zastosowanie

Ogranicznik iPRD40-T2-3N znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest kluczowym elementem ochrony czułych urządzeń elektronicznych, takich jak systemy automatyki budynkowej, serwery, sprzęt RTV/AGD oraz sterowniki PLC. Dzięki konfiguracji 3+1, aparat ten jest szczególnie zalecany w miejscach, gdzie wymagana jest separacja galwaniczna między przewodem neutralnym a ochronnym, co eliminuje ryzyko wystąpienia prądów upływu w normalnych warunkach pracy instalacji.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD40-T2-3N montuje się na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – całkowita długość przewodów łączących ogranicznik z szynami zasilającymi i szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów. Zalecany moment dokręcania zacisków śrubowych zapewnia trwały styk elektryczny i odporność na wstrząsy. Urządzenie powinno być poprzedzone odpowiednim dobezpieczeniem (wyłącznikiem nadprądowym lub bezpiecznikiem topikowym) zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wkłady w ograniczniku iPRD40 są wymienne? Tak, konstrukcja urządzenia pozwala na wymianę samych modułów ochronnych po ich zadziałaniu, bez konieczności odłączania przewodów od podstawy.
• Kiedy należy wymienić ogranicznik? Wymiana jest konieczna, gdy wskaźnik na froncie urządzenia zmieni kolor z białego na czerwony.
• Czy ten model chroni przed bezpośrednim uderzeniem pioruna? iPRD40 to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna w budynek, należy zastosować ogranicznik Typu 1 lub kombinowany T1+T2.
