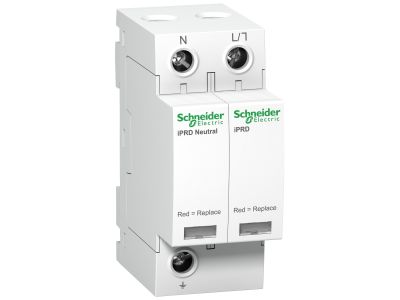

Ogranicznik przepięć iPRD20r-T2-1N 1+1-biegunowy Typ2 20 kA ze stykiem, Acti 9 | A9L20501 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD20r-T2-1N z serii Acti 9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się konstrukcją 1+1-biegunową, co czyni je idealnym do zabezpieczania obwodów jednofazowych w systemach uziemienia TN-S oraz TT. Kluczowym atutem jest znamionowy prąd wyładowczy (In) o wartości 20 kA, który gwarantuje wysoką skuteczność w odprowadzaniu energii przepięciowej do ziemi, chroniąc tym samym czułe urządzenia elektroniczne.

• Wymienna kaseta: Konstrukcja typu "wtyk" pozwala na błyskawiczną wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN.
• Styk sygnalizacyjny: Zintegrowany zestaw styków pomocniczych 1 SD (1 Z/O) umożliwia zdalne monitorowanie stanu ogranicznika i natychmiastowe powiadomienie o konieczności serwisu.
• Technologia warystorowa: Zapewnia krótki czas reakcji i precyzyjne ograniczenie napięcia do bezpiecznego poziomu.
• Bezpieczeństwo eksploatacji: Wyraźny wskaźnik optyczny na czole urządzenia informuje o stanie sprawności wkładki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach budynkowych i przemysłowych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, klasyfikującej go jako Typ 2 (T2). Dzięki przynależności do rodziny Acti 9, aparat gwarantuje pełną kompatybilność z pozostałą aparaturą modułową Schneider Electric, co ułatwia projektowanie i prefabrykację rozdzielnic.

Zastosowanie

Ogranicznik iPRD20r-T2-1N znajduje szerokie zastosowanie w dystrybucji energii elektrycznej w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych jako drugi stopień ochrony. Dzięki obsłudze systemów uziemienia TN-S oraz TT, jest to rozwiązanie uniwersalne dla nowoczesnych instalacji, gdzie wymagana jest wysoka ciągłość zasilania i ochrona przed kosztownymi awariami sprzętu IT, RTV czy systemów automatyki domowej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Urządzenie montuje się na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów łączących ogranicznik z szyną wyrównawczą i zaciskami fazowymi powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów. Zaleca się stosowanie odpowiedniego dobezpieczenia (wyłącznik nadprądowy lub bezpiecznik topikowy) zgodnie z dokumentacją techniczną producenta, co zapewnia selektywność i bezpieczeństwo w przypadku uszkodzenia warystora.

FAQ

• Czy wymiana wkładki wymaga odłączenia zasilania? Dzięki konstrukcji kasetowej wymiana modułu jest bezpieczna, jednak zaleca się zachowanie szczególnej ostrożności i postępowanie zgodnie z lokalnymi przepisami BHP.
• Co oznacza styk 1 SD? Jest to styk sygnalizacji zdalnej, który zmienia swój stan w momencie zadziałania zabezpieczenia termicznego ogranicznika, co pozwala na podłączenie systemu alarmowego lub kontrolki w szafie sterowniczej.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? iPRD20r to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi. W przypadku ryzyka bezpośredniego wyładowania w linię zasilającą, należy zastosować ogranicznik Typu 1 lub kombinowany T1+T2.
