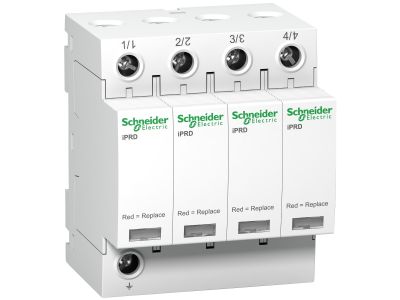

Ogranicznik przepięć iPRD20-T2-4 4-biegunowy Typ2 20 kA | A9L20400 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD20-T2-4 z serii Acti9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Jako ochronnik Typu 2 (klasa C), urządzenie charakteryzuje się znamionowym prądem wyładowczym (In) na poziomie 20 kA, co zapewnia wysoki stopień bezpieczeństwa dla czułych odbiorników w sieciach rozdzielczych. Konstrukcja 4-biegunowa pozwala na kompleksowe zabezpieczenie układów trójfazowych. Kluczowym atutem jest system wymiennych kaset (wtykowych), który umożliwia błyskawiczną wymianę uszkodzonego modułu bez konieczności demontażu całej aparatury z szyny DIN, co znacząco skraca czas przestojów serwisowych.

• Znamionowy prąd wyładowczy (In): 20 kA gwarantuje stabilną pracę w standardowych warunkach narażenia na przepięcia.
• Konstrukcja modułowa: 4-biegunowa budowa idealnie wpisuje się w potrzeby nowoczesnych rozdzielnic niskiego napięcia.
• System kasetowy: Wymienne wkłady pozwalają na szybką konserwację i optymalizację kosztów eksploatacji.
• Seria Acti9: Pełna kompatybilność z systemem modułowym Schneider Electric, zapewniająca estetykę i spójność montażu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Ogranicznik iPRD20-T2-4 spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji w ramach gamy Acti 9, użytkownik ma pewność, że komponent przeszedł rygorystyczne testy jakościowe w zakresie wytrzymałości dielektrycznej oraz zdolności do gaszenia prądu następczego.

Zastosowanie

Ogranicznik iPRD20-T2-4 znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Chroni infrastrukturę przed przepięciami powstałymi w wyniku pośrednich uderzeń pioruna lub operacji łączeniowych w sieci energetycznej. Jest to niezbędny element zabezpieczający dla systemów automatyki budynkowej, oświetlenia LED oraz zaawansowanych urządzeń elektronicznych, które są szczególnie wrażliwe na skoki napięcia.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD20-T2-4 montuje się na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – całkowita długość przewodów łączących ogranicznik z szynami zasilającymi i szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków zgodnie z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków. Regularna inspekcja optycznego wskaźnika stanu na czole kasety pozwala na szybką weryfikację sprawności urządzenia.

FAQ

• Czy kasety w ograniczniku iPRD20 są wymienne? Tak, urządzenie posiada konstrukcję z kasetami na wtyk, co pozwala na wymianę zużytego modułu bez odłączania przewodów od podstawy.
• Jaki jest główny cel stosowania ogranicznika Typu 2? Ogranicznik Typu 2 (dawniej klasa C) służy do ochrony instalacji przed przepięciami indukowanymi oraz redukcji napięcia do poziomu bezpiecznego dla większości urządzeń elektrycznych.
• Czy ten model nadaje się do sieci trójfazowych? Tak, jest to model 4-biegunowy, co czyni go idealnym rozwiązaniem do pełnego zabezpieczenia układów trójfazowych (L1, L2, L3 + N).
