Ogranicznik przepięć iPRD20-T2-3N 3+1-biegunowy Typ2 20 kA, Acti 9 | A9L20600 Schneider Electric

Opis i Kluczowe Cechy

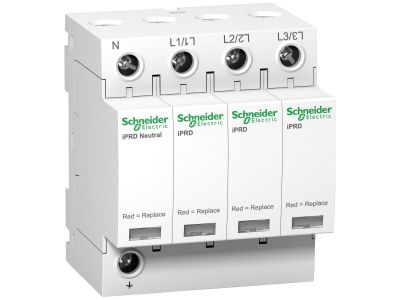

Ogranicznik przepięć iPRD20-T2-3N z serii Acti 9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie instalacji niskiego napięcia. Urządzenie charakteryzuje się konfiguracją 3+1-biegunową, co oznacza obecność trzech torów fazowych oraz jednego toru neutralnego, zapewniając pełne zabezpieczenie w układach sieciowych TT oraz TN-S. Jako ogranicznik Typu 2 (dawniej klasa C), jest on dedykowany do ochrony odbiorników przed przepięciami indukowanymi oraz przepięciami łączeniowymi, które mogą powstać w wyniku awarii w sieci elektroenergetycznej lub pośrednich wyładowań atmosferycznych.

• Znamionowy prąd wyładowczy (In): Wartość 20 kA gwarantuje wysoką zdolność odprowadzania energii przepięciowej przy zachowaniu długiej żywotności urządzenia.
• Budowa modułowa: Szerokość wynosząca 8 modułów 9 mm (łącznie 72 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wymienne wkłady: Konstrukcja umożliwia szybką wymianę uszkodzonego modułu bez konieczności demontażu całej podstawy i odłączania przewodów.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie urządzenia informuje o konieczności wymiany wkładu, co ułatwia diagnostykę i utrzymanie ciągłości ochrony.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach budynkowych i przemysłowych. Ogranicznik spełnia wymagania normy IEC 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dodatkowo, zgodność z normą EN 61643-11 zapewnia pełną kompatybilność z europejskimi standardami bezpieczeństwa elektrycznego, co jest kluczowe dla projektantów i instalatorów dbających o certyfikację wykonanych instalacji.

Zastosowanie

Ogranicznik iPRD20-T2-3N znajduje szerokie zastosowanie w sektorze komercyjnym, mieszkaniowym oraz przemysłowym. Jest on niezbędnym elementem w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest ochrona czułych urządzeń elektronicznych, takich jak systemy automatyki budynkowej, serwery, sprzęt RTV/AGD oraz zaawansowane sterowniki PLC. Dzięki konfiguracji 3+1, urządzenie jest szczególnie polecane do instalacji, w których konieczne jest zachowanie separacji galwanicznej między przewodem neutralnym a ochronnym w warunkach normalnej pracy, co minimalizuje ryzyko niepożądanych zadziałań wyłączników różnicowoprądowych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD20-T2-3N montuje się na standardowej szynie DIN (35 mm). Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – całkowita długość przewodów łączących ogranicznik z szynami zasilającymi i szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować spadki napięcia na indukcyjności przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów zwarciowych instalacji, zazwyczaj od 16 mm² do 25 mm² dla zapewnienia niskiej impedancji drogi odprowadzania prądu udarowego. Należy również pamiętać o odpowiednim dobezpieczeniu ogranicznika, jeśli prąd zwarciowy w punkcie montażu przekracza wartości dopuszczalne określone przez producenta.

FAQ

• Czy wkłady w tym modelu są wymienne? Tak, ogranicznik iPRD20-T2-3N posiada wymienne wkłady, co pozwala na serwisowanie urządzenia bez rozłączania okablowania.
• Co oznacza konfiguracja 3+1? Jest to układ, w którym trzy warystory chronią fazy względem toru neutralnego, a jeden iskiernik sumujący chroni tor neutralny względem ziemi (PE). Jest to rozwiązanie optymalne dla układów sieci TT.
• Kiedy należy wymienić ogranicznik? Wymiana wkładu jest konieczna, gdy wskaźnik optyczny na obudowie zmieni kolor z zielonego na czerwony, co sygnalizuje zużycie elementu zabezpieczającego.
