Ogranicznik przepięć iPFK40-T2-3N 3+1-biegunowy Typ2 40 kA, Acti 9 | A9L15688 Schneider Electric

Opis i Kluczowe Cechy

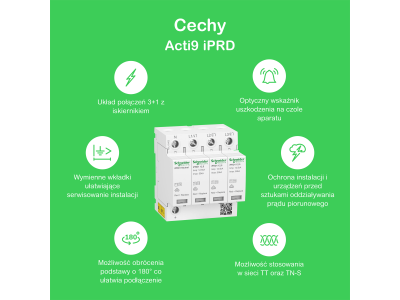

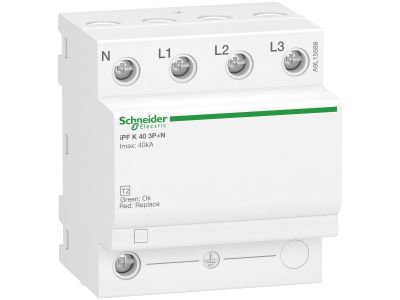

Ogranicznik przepięć iPFK40-T2-3N z serii Acti 9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych niskiego napięcia. Urządzenie to jest klasyfikowane jako Typ 2 (dawniej klasa C), co oznacza, że stanowi kluczową barierę ochronną przed przepięciami indukowanymi oraz przepięciami łączeniowymi występującymi w sieciach elektroenergetycznych. Dzięki konfiguracji 3+1-biegunowej, ogranicznik zapewnia pełną ochronę w układach sieciowych TT oraz TN-S, zabezpieczając zarówno przewody fazowe, jak i przewód neutralny względem ziemi.

• Maksymalny prąd wyładowczy (Imax): Wartość 40 kA gwarantuje wysoką zdolność odprowadzania energii przepięciowej, co znacząco podnosi poziom bezpieczeństwa podłączonych odbiorników.
• Konfiguracja 3+1: Specjalna konstrukcja z iskiernikiem sumującym zapewnia brak prądu upływu do przewodu ochronnego PE, co eliminuje ryzyko niepożądanego zadziałania wyłączników różnicowoprądowych.
• Seria Acti 9: Produkt jest w pełni kompatybilny z systemem modułowym Schneider Electric, co ułatwia integrację w nowoczesnych rozdzielnicach.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia pozwala na błyskawiczną weryfikację sprawności wkładki ochronnej bez konieczności użycia specjalistycznych przyrządów pomiarowych.

Zgodność z Normami

Ogranicznik iPFK40-T2-3N został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Urządzenie spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe i wymagania dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i projektanci mają pewność, że produkt zapewnia deklarowany poziom ochrony (Up) oraz wytrzymałość na prądy udarowe, co jest niezbędne do uzyskania odbioru technicznego instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego, przemysłowego oraz mieszkaniowego o podwyższonym standardzie. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych jako drugi stopień ochrony. Skutecznie zabezpiecza czułą aparaturę elektroniczną, taką jak sterowniki PLC, systemy IT, serwery oraz nowoczesny sprzęt AGD/RTV przed niszczącym działaniem przepięć powstałych w wyniku pośrednich wyładowań atmosferycznych lub operacji łączeniowych w sieci energetycznej. Jest to niezbędny element w instalacjach, gdzie ciągłość zasilania i ochrona mienia mają priorytetowe znaczenie.

Wskazówki Montażowe

Prawidłowa instalacja ogranicznika iPFK40-T2-3N jest kluczowa dla zapewnienia optymalnej ochrony. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny TH35 (DIN), co pozwala na szybki i stabilny montaż wewnątrz rozdzielnicy.
• Zasada 50 cm: Aby zminimalizować spadek napięcia na przewodach przyłączeniowych, łączna długość przewodów od szyny zasilającej do ogranicznika i od ogranicznika do szyny uziemiającej nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych instalacji, co zapewnia bezpieczne odprowadzenie energii do ziemi.

FAQ

1. Czy ogranicznik iPFK40-T2-3N wymaga dobezpieczenia?
Tak, w zależności od prądu znamionowego bezpieczników głównych w instalacji, może być wymagane zastosowanie dedykowanego dobezpieczenia (np. wyłącznika nadprądowego lub bezpieczników topikowych) zgodnie z dokumentacją techniczną producenta.

2. Co oznacza konfiguracja 3+1?
Jest to układ, w którym trzy moduły warystorowe chronią fazy (L1, L2, L3) względem przewodu neutralnego (N), a jeden moduł iskiernikowy chroni przewód neutralny względem ziemi (PE). Jest to najbezpieczniejszy układ dla sieci typu TT.

3. Jak sprawdzić, czy urządzenie zadziałało i wymaga wymiany?
Należy kontrolować wskaźnik optyczny na obudowie. Jeśli kolor zmieni się z zielonego na czerwony, oznacza to, że element ochronny uległ zużyciu po przejęciu udaru i urządzenie należy niezwłocznie wymienić na nowe.
