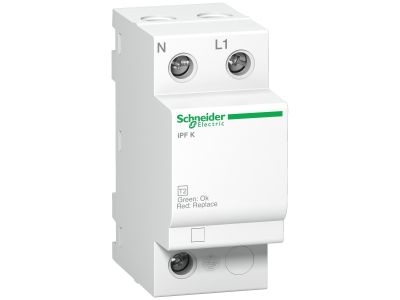

Ogranicznik przepięć iPF20 1P+N 340V | A9L15692 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPF20 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie zostało zaprojektowane w konfiguracji 1P+N (1+1-biegunowy), co czyni je idealnym wyborem do zabezpieczania obwodów jednofazowych w nowoczesnym budownictwie mieszkaniowym i komercyjnym. Jako ochronnik Typu 2 (klasa C), charakteryzuje się znamionowym prądem wyładowczym (In) na poziomie 20 kA, co gwarantuje wysoką zdolność odprowadzania energii przepięciowej do ziemi, chroniąc tym samym czułe urządzenia elektroniczne.

• Technologia warystorowa: Zapewnia szybki czas reakcji na pojawiające się przepięcie, minimalizując ryzyko uszkodzenia izolacji przewodów.
• Napięcie znamionowe 340V: Podwyższone napięcie trwałej pracy (Uc) pozwala na stabilną pracę urządzenia nawet w sieciach o mniejszej stabilności parametrów napięciowych.
• System Acti9: Pełna kompatybilność z osprzętem modułowym Schneider Electric ułatwia montaż i zapewnia estetyczny wygląd rozdzielnicy.
• Wskaźnik stanu: Wyraźna sygnalizacja na czole urządzenia pozwala na błyskawiczną weryfikację sprawności wkładki ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Ogranicznik spełnia wymagania normy IEC 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry ochronne w całym cyklu życia produktu, zapewniając bezpieczeństwo sieci rozdziału elektrycznego w systemach uziemienia TN-S oraz TT.

Zastosowanie

Ogranicznik iPF20 znajduje szerokie zastosowanie w dystrybucji energii elektrycznej, gdzie wymagany jest wysoki stopień ciągłości zasilania. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych w celu ochrony przed przepięciami pochodzącymi z operacji łączeniowych w sieci oraz pośrednich wyładowań atmosferycznych. Dzięki swojej konstrukcji 1P+N, jest optymalnym wyborem dla instalacji zasilających biura, serwerownie oraz zaawansowane systemy automatyki budynkowej, gdzie ochrona toru neutralnego jest równie istotna co ochrona przewodu fazowego.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPF20 jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów łączących ogranicznik z szyną uziemiającą i przewodem fazowym powinna być jak najkrótsza, aby zminimalizować indukcję własną przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Urządzenie powinno być poprzedzone odpowiednim dobezpieczeniem, zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ogranicznik iPF20 wymaga dobezpieczenia? Tak, zgodnie z wytycznymi Schneider Electric, należy zastosować odpowiedni wyłącznik nadprądowy lub bezpiecznik topikowy, aby zapewnić selektywność działania i ochronę w przypadku zwarcia wewnętrznego ogranicznika.
• Dla jakich systemów sieciowych jest przeznaczony ten model? Urządzenie jest dedykowane do pracy w systemach uziemienia TN-S oraz TT, co obejmuje większość nowoczesnych instalacji budynkowych.
• Jaka jest różnica między Typem 1 a Typem 2? Typ 2 (jak iPF20) chroni przed przepięciami indukowanymi i łączeniowymi, natomiast Typ 1 jest przeznaczony do ochrony przed bezpośrednim uderzeniem pioruna w linię zasilającą.
