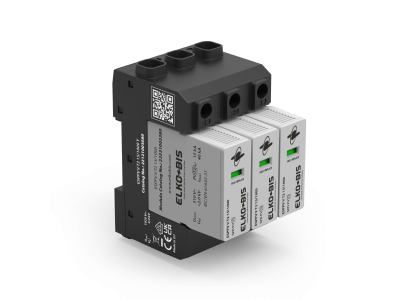

Ogranicznik przepięć ESPPV V T2 15/1000 Y RI | 22121003180 Elko-Bis

Opis i Kluczowe Cechy

Ogranicznik przepięć ESPPV V T2 15/1000 Y RI w układzie Y o szerokości trzech standardowych modułów (54 mm) to wysokowydajne rozwiązanie zabezpieczające instalacje prądu stałego DC 1000V przed skutkami pośrednich uderzeń pioruna oraz operacjami łączeniowymi. Zaprojektowany z myślą o farmach fotowoltaicznych i innych aplikacjach wymagających niezawodnej ochrony przeciwprzepięciowej.

• Układ Y z trzema modułami: Kompaktowa konstrukcja o szerokości 54 mm ułatwia montaż w szafach rozdzielczych i obudowach modułowych.
• Ochrona DC 1000V: Skutecznie eliminuje przepięcia w instalacjach fotowoltaicznych o maksymalnym napięciu 1000V.
• Zakres ochrony 15 kA: Wysoka odporność na udary prądowe zapewnia długotrwałą ochronę wrażliwych komponentów systemów PV.
• Konfiguracja Y (trójfazowa): Umożliwia ochronę wszystkich przewodów fazowych oraz neutralnego w układzie trójfazowym.
• Wskaźnik uszkodzenia RI (Remote Indication): Umożliwia zdalną diagnostykę stanu ochrony – sygnalizuje konieczność wymiany po zużyciu.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej, w tym normy PN-EN 61643-11:2013-04. Posiada deklarację zgodności CE oraz certyfikację dla zastosowań w instalacjach fotowoltaicznych.

Zastosowanie

Ogranicznik ESPPV V T2 15/1000 Y RI przeznaczony jest do zabezpieczania instalacji prądu stałego DC o napięciu 1000V, szczególnie w systemach fotowoltaicznych. Jego zaawansowana konstrukcja sprawia, że znajduje zastosowanie także w innych aplikacjach wymagających skutecznej ochrony przeciwprzepięciowej.

• Farmy fotowoltaiczne – ochrona falowników i modułów PV przed przepięciami atmosferycznymi i łączeniowymi.
• Instalacje przemysłowe prądu stałego – zabezpieczenie wrażliwej elektroniki i napędów DC.
• Systemy magazynowania energii – ochrona akumulatorów i przetwornic w układach hybrydowych.
• Małe instalacje PV – optymalne rozwiązanie do zabezpieczenia domowych mikroinstalacji fotowoltaicznych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Ogranicznik należy montować na szynie DIN, zachowując odpowiednie odstępy od innych urządzeń zgodnie z dokumentacją techniczną. Przyłącze przewodów musi być wykonane z uwzględnieniem odpowiedniego momentu dokręcania (szczegóły w karcie katalogowej). Należy zapewnić skuteczne uziemienie przewodu ochronnego. Wskaźnik RI należy pozostawić w zasięgu wzroku lub podłączyć do systemu monitoringu celem zdalnego nadzoru.

FAQ

• Jak działa wskaźnik RI w tym ograniczniku? Wskaźnik Remote Indication (RI) sygnalizuje wizualnie stan zużycia ogranicznika. Po jego aktywacji należy wymienić urządzenie, gdyż dalsza eksploatacja może prowadzić do utraty ochrony przeciwprzepięciowej.
• Czy ogranicznik jest odpowiedni do instalacji AC? Nie – ESPPV V T2 15/1000 Y RI przeznaczony jest wyłącznie do ochrony instalacji prądu stałego DC o napięciu 1000V.
• Jaki jest zalecany okres wymiany ogranicznika? Okres eksploatacji zależy od warunków środowiskowych i częstotliwości występowania przepięć. Zaleca się regularne przeglądy stanu wskaźnika RI i wymianę w przypadku jego aktywacji.
