Ogranicznik przepięć ESPAC V T12 12,5/275 4+0 | 10400120080 Elko-Bis

Opis i Kluczowe Cechy

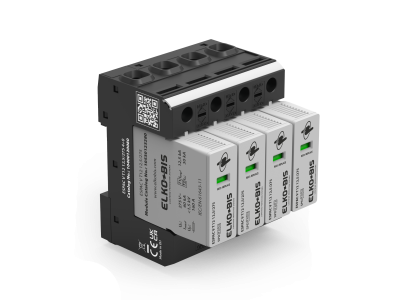

Ogranicznik przepięć ESPAC V T1+ T12 12,5/275 w wykonaniu czterobiegunowym to wysokowydajne urządzenie o szerokości 72 mm modułowe, przeznaczone do ochrony instalacji elektrycznych przed skutkami bezpośrednich i pośrednich uderzeń pioruna. Zapewnia skuteczną ochronę zarówno w budynkach mieszkalnych, biurowych, jak i przemysłowych, eliminując ryzyko uszkodzeń spowodowanych przepięciami atmosferycznymi lub łączeniowymi.

• Czterobiegunowa budowa (4+0): Zapewnia kompleksową ochronę wszystkich przewodów fazowych i neutralnego w instalacjach trójfazowych, minimalizując ryzyko uszkodzeń podłączonych urządzeń.
• Szerokość 72 mm modułowa: Kompaktowa konstrukcja umożliwiająca montaż w standardowych szafach rozdzielczych i rozdzielnicach niskiego napięcia.
• Napięcie znamionowe 12,5 kV: Wysoka wytrzymałość na przepięcia robocze, gwarantująca długotrwałą ochronę instalacji.
• Napięcie ochronne 275 V: Niskie napięcie ochronne (Up) zapewnia skuteczną ochronę wrażliwej elektroniki i urządzeń AGD/RTV.
• Wykonanie T1+ T12: Łączy ochronę klasy I (T1) – do ochrony przed bezpośrednimi uderzeniami pioruna, oraz klasy II (T12) – do ochrony przed przepięciami łączeniowymi i indukowanymi.

Zgodność z Normami

Ogranicznik ESPAC V T1+ T12 12,5/275 spełnia wymagania normy PN-EN 61643-11 dla ochronników przeciwprzepięciowych klasy I i II. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć ESPAC V T1+ T12 12,5/275 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Instalacje w budynkach mieszkalnych i biurowych – ochrona urządzeń RTV, AGD, komputerów i sieci teleinformatycznych.
• Obiekty przemysłowe – zabezpieczenie wrażliwych układów sterowania, napędów i maszyn.
• Obiekty użyteczności publicznej – szkoły, szpitale, centra handlowe, gdzie niezawodność instalacji jest kluczowa.
• Instalacje fotowoltaiczne – ochrona falowników i innych komponentów systemu przed przepięciami pochodzącymi od wyładowań atmosferycznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować możliwie blisko źródła zagrożenia przepięciami (np. główna rozdzielnica budynku). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Ogranicznik należy zamontować na szynie nośnej TH35 w szafie rozdzielczej, zachowując odpowiednie odstępy od innych urządzeń modułowych. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić testy funkcjonalne zgodnie z instrukcją producenta.

FAQ

• Jaka jest klasa ochrony ogranicznika ESPAC V T1+ T12? Ogranicznik łączy klasę I (T1) – ochrona przed bezpośrednimi uderzeniami pioruna, oraz klasę II (T12) – ochrona przed przepięciami łączeniowymi i indukowanymi.
• Jakie jest napięcie ochronne (Up) tego ogranicznika? Napięcie ochronne wynosi 275 V, co zapewnia skuteczną ochronę wrażliwej elektroniki.
• Czy ogranicznik można stosować w instalacjach fotowoltaicznych? Tak, dzięki odpowiednim parametrom technicznym nadaje się do ochrony instalacji fotowoltaicznych, w tym falowników i innych komponentów systemu.
