Ogranicznik przepięć ESPAC V T12 12,5/275 1+0 RI | 10100120180 Elko-Bis

Opis i Kluczowe Cechy

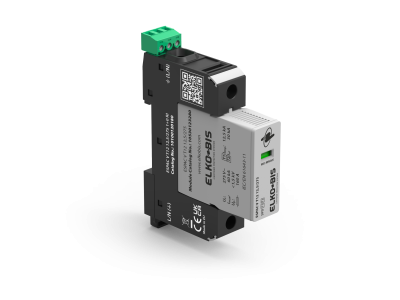

Ogranicznik przepięć ESPAC V T12 12,5/275 o szerokości modułowej 18 mm to wysokowydajne urządzenie jednobiegunowe zapewniające skuteczną ochronę przeciwprzepięciową w instalacjach elektrycznych 230V. Chroni przed skutkami bezpośrednich i pośrednich uderzeń pioruna, eliminując ryzyko uszkodzeń urządzeń wrażliwych na przepięcia.

• Szerokość modułowa 18 mm: Kompaktowa konstrukcja umożliwiająca montaż na szynie DIN w standardowych rozdzielnicach.
• Konfiguracja 1+0 RI: Pojedynczy tor ochronny zasilany fazowo – prosty układ dla podstawowej ochrony przeciwprzepięciowej.
• Parametry 12,5/275: Maksymalny prąd wyładowczy 12,5 kA (8/20 µs) oraz napięcie ochronne ≤ 275 V – skuteczna ochrona dla standardowych instalacji domowych i biurowych.
• Wykonanie jednobiegunowe: Prosta instalacja w obwodach jednofazowych, realizowana w układzie L-N.
• Wysoka odporność na uderzenia piorunów: Zapewnia ochronę zarówno przed bezpośrednimi, jak i pośrednimi wyładowaniami atmosferycznymi.

Zgodność z Normami

Ogranicznik ESPAC V T12 spełnia wymagania normy IEC 61643-11 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z europejskimi standardami ochrony przeciwprzepięciowej, zapewniając bezpieczeństwo instalacji elektrycznych.

Zastosowanie

Ogranicznik przepięć ESPAC V T12 znajduje zastosowanie w instalacjach elektrycznych 230V, gdzie wymagana jest skuteczna ochrona przeciwprzepięciowa przed skutkami wyładowań atmosferycznych.

• Ochrona instalacji domowych i biurowych przed przepięciami spowodowanymi uderzeniami pioruna.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (TV, komputery, sprzęt AGD) przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w rozdzielnicach budynków przemysłowych, gdzie wymagana jest ochrona przeciwprzepięciowa.
• Montaż w układach zasilania jednofazowego w budynkach mieszkalnych i użytkowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować na szynie DIN w rozdzielnicy, w obwodzie fazowym (układ L-N). Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Po instalacji zaleca się przeprowadzenie testu funkcjonalności zgodnie z instrukcją producenta.

FAQ

• Czy ogranicznik ESPAC V T12 chroni przed bezpośrednimi uderzeniami pioruna? Tak, urządzenie zapewnia ochronę przed skutkami zarówno bezpośrednich, jak i pośrednich uderzeń pioruna.
• Jaki jest maksymalny prąd wyładowczy ogranicznika? Maksymalny prąd wyładowczy wynosi 12,5 kA (8/20 µs).
• Jakie napięcie ochronne oferuje ESPAC V T12? Napięcie ochronne wynosi ≤ 275 V, co zapewnia skuteczną ochronę urządzeń 230V.
